1. Для чего нужна окосячка?

Окосячка нужна для сохранения полной независимости оконной рамы от стен дома из бревен/сруба. При установке пластиковых окон в деревянный дом нужно добиться того, чтобы бревна, либо сруб имели возможность усадки, и чтобы при этом избежать возможного давления на раму окна.

Попробуем рассмотреть процесс усадки стен из бруса. Примерно 80% усадки происходит в течение 1 года. В течение года сруб садится в среднем от 2 до 6 см на 3-4 метра высоты стены. Рассмотрим процесс усадки с точки зрения физики. И так, усадка это процесс высыхания брёвен, из которых сложен сруб. Если вы ставите деревянный дом из сырого леса, то брёвна/брус полностью высохнут, т.е. отдадут влагу примерно за 3-5 лет при нашем умеренном климате. Поэтому при установке пластиковых окон ПВХ в дом из сруба нужно помнить, что сруб/брус будет еще давать небольшую усадку в течение 3-5 лет. Здесь нам на помощь придет окосячка, спасая окна от давления.

2. Подготовка оконного проема.

Для правильной установки пластиковых окон в деревянный дом из бревен/бруса оконные проемы требуют особой подготовки перед установкой окна.

Для начала определимся с расстоянием оконного проема от пола. Самым оптимальным расстоянием от пола до подоконника считается расстояние от 80 до 90 см. Это связано с тем, чтобы человек среднего роста мог бы комфортно опираться локтями на подоконник, а также с тем, что большинство столов, будь то письменный, кухонный, либо обеденный имеют высоту столешницы от 75 до 80 см, а подоконник должен быть чуть выше. В связи с этим оконный проем должен быть на 5-6 см ниже, т.к. толщина монтажного шва составит от 1,5 до 2 см и высота подставочного профиля для установки подоконника составит от 3 до 4 см.

И так, приступаем к разметки проема. Размечаем по лазерному или водяному уровню нижнюю линию проема, где она должна быть смотрим выше. Далее с помощью уровня отмечаем верхнюю линию проема. Высота проема для установки пластикового окна обязательно должна быть выше размера окна на 14-15 см, это связано с тем, что от нижнего края проема до окна должно быть расстояние 5 см для монтажного шва и подставочного профиля, 1-2 см для верхнего монтажного шва, 4 см для верхней части окосячки (доска толщиной 4 см) и от 4 до 5 см на усадку стен над окном. Далее, с помощью лазерного уровня или отвеса, размечаем вертикальные линии оконного проема. Ширина оконного проема должна быть шире размера окна на 13-14 см. Это связано с тем, что как и с высотой проема, мы оставляем 1,5-2 см на монтажные швы и 10 см на конструкцию окосячки.

3. Изготовление и установка окосячки (обсады).

Схема окосячки/обсады

В общих словах окасячка делается так, В бревнах оконного проема с торцевой стороны выпиливается гребень, на который одевается оконный лафет с пазом. В этом случае бревна, когда высыхают оседают внутри лафета окосячки по пазу и не оказывают давление на окно. Лафет для окосячки представляет собой брус, например, размером 150х100 мм, длиннее размера окна на 5 см в котором посередине широкой стороны сделан паз, который одевается на гребень бревен в проеме. Гребень на торцах брусьев обычно делается шириной 50 мм и глубиной тоже 50 мм. Размечается гребень строго по уровню и выпиливается бензопилой. И так проем готов к установке окосячки. Сперва из доски 150х40 выпиливается верхняя часть окосячки, в доске с обеих сторон выпиливаются пазы под гребень. Далее одеваем верхнюю часть на гребни оконного проема, затем ставим левый и правый лафеты. Верхнюю часть окосячки прикручиваем саморезами к лафетам, только ни в коем случае нельзя попасть саморезами в гребень, иначе в конструкции нет смысла.

4. Установка пластикового окна.

Еще раз проверяем все размеры оконного проема. Ширина проема должна быть на 3+-1 см больше ширины окна для устройства монтажного шва (запенивания), а высота на 6+-1 см больше высоты окна, опять-таки для устройства монтажного шва и монтажа подоконника к подставочному профилю. Если все правильно то можно смело устанавливать пластиковое окно, оно выставляется по уровню и крепится анкерными пластинами, после чего запенивается по периметру.

Изготовление окосячки (фотографии монтажа окосячки #1)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки

Изготовление окосячки (фотографии монтажа окосячки #2)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Изготовление окосячки
Выравнивание (стягивание бруса) стен (Фоторепортаж 3)

Изготовление окосячки, выравнивание, стягивание стен из бруса Изготовление окосячки, выравнивание, стягивание стен из бруса Изготовление окосячки, выравнивание, стягивание стен из бруса
Изготовление окосячки, выравнивание, стягивание стен из бруса Изготовление окосячки, выравнивание, стягивание стен из бруса Изготовление окосячки, выравнивание, стягивание стен из бруса

Изготовление окосячки (фотографии монтажа окосячки #4)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (фотографии монтажа окосячки #5)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (фотографии монтажа окосячки #6)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (фотографии монтажа окосячки #7)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (Ступино, СНТ "Лесная Поляна")
(фотографии монтажа окосячки #8)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (Иваньково, КП "Ясногорье", Тульская область, Ясногорский район)
(фотографии монтажа окосячки #9)

Было:

Изготовление окосячки Изготовление окосячки Изготовление окосячки

Стало:

Изготовление окосячки Изготовление окосячки Изготовление окосячки

В процессе...

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Изготовление Т-образной окосячки (Тарасково, Каширский район)
(фотографии монтажа окосячки #10)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки

Изготовление Т-образной окосячки (Киясово, Московская область, Ступинский район)
(фотографии монтажа окосячки #11)

Было:

Изготовление окосячки Изготовление окосячки Изготовление окосячки

Стало:

Изготовление окосячки Изготовление окосячки Изготовление окосячки

Выпил проемов и изготовление Т-образной окосячки в дачном доме из профилированного бруса (Новое Сумароково, Московская область, Ступинский район)
(фотографии монтажа окосячки #12)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Выпил проемов и изготовление Т-образной окосячки в дачном доме из бревна (Большое Руново, Московская область, Каширский район)
(фотографии монтажа окосячки #13)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки

Выпил проемов и изготовление Т-образной окосячки в частном доме из профилированного бруса 195 мм (Аллеево, Московская область, Ступинский район)
(фотографии монтажа окосячки #14)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки

Выпил проемов и изготовление Т-образной окосячки в частном доме из профилированного бруса 195 мм (Топканово, Московская область, Каширский район)
(фотографии монтажа окосячки #15)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки

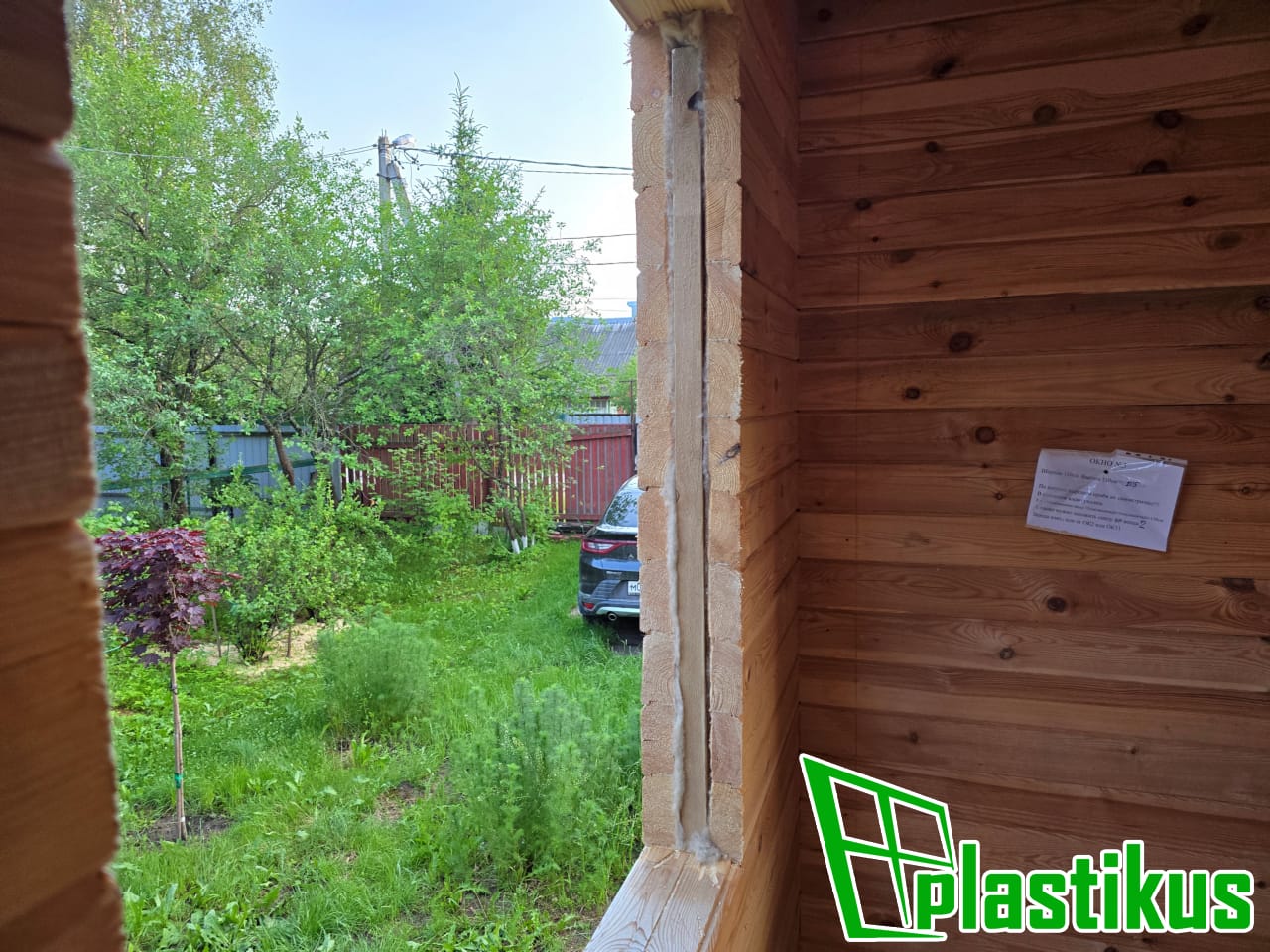

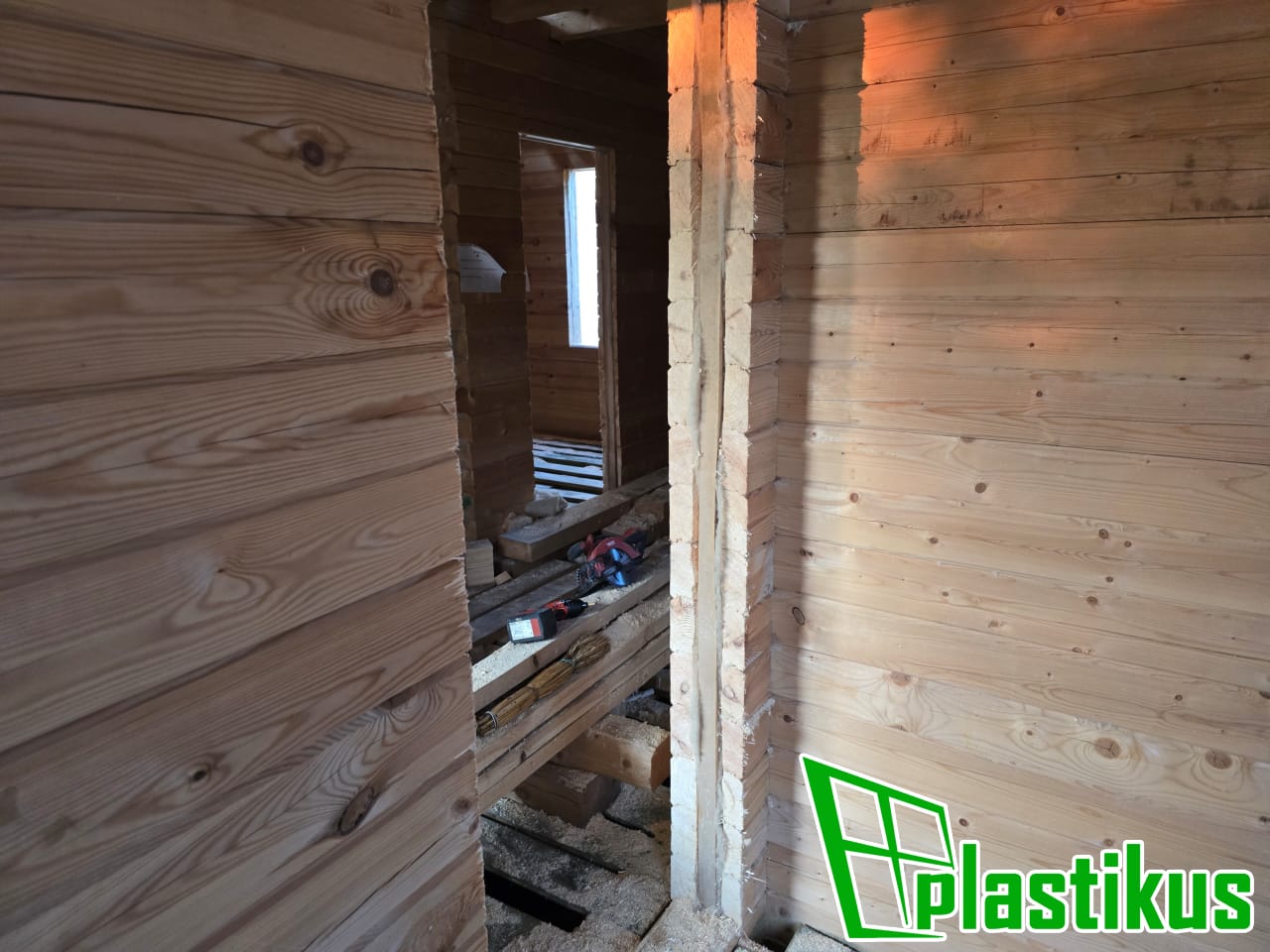

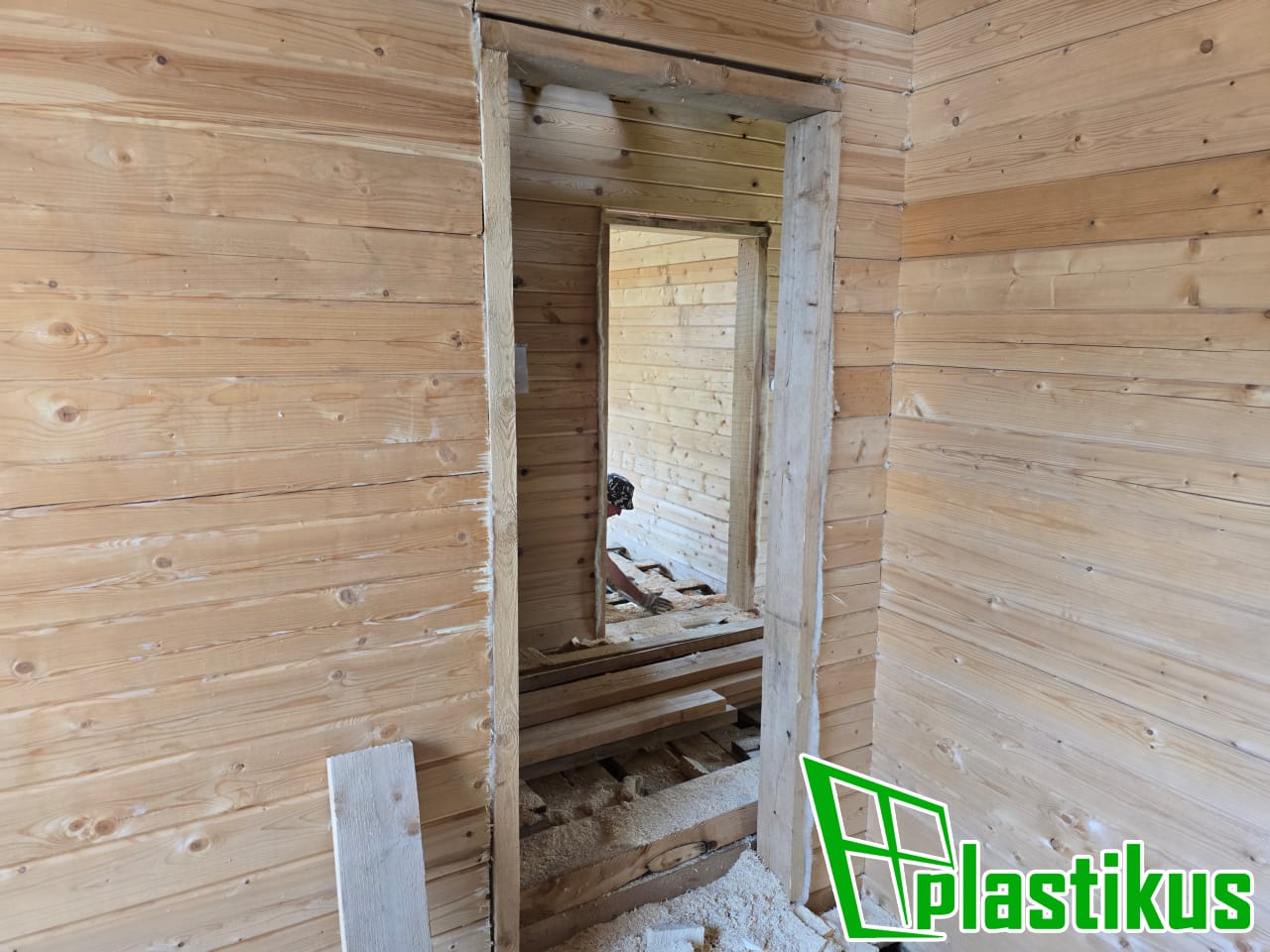

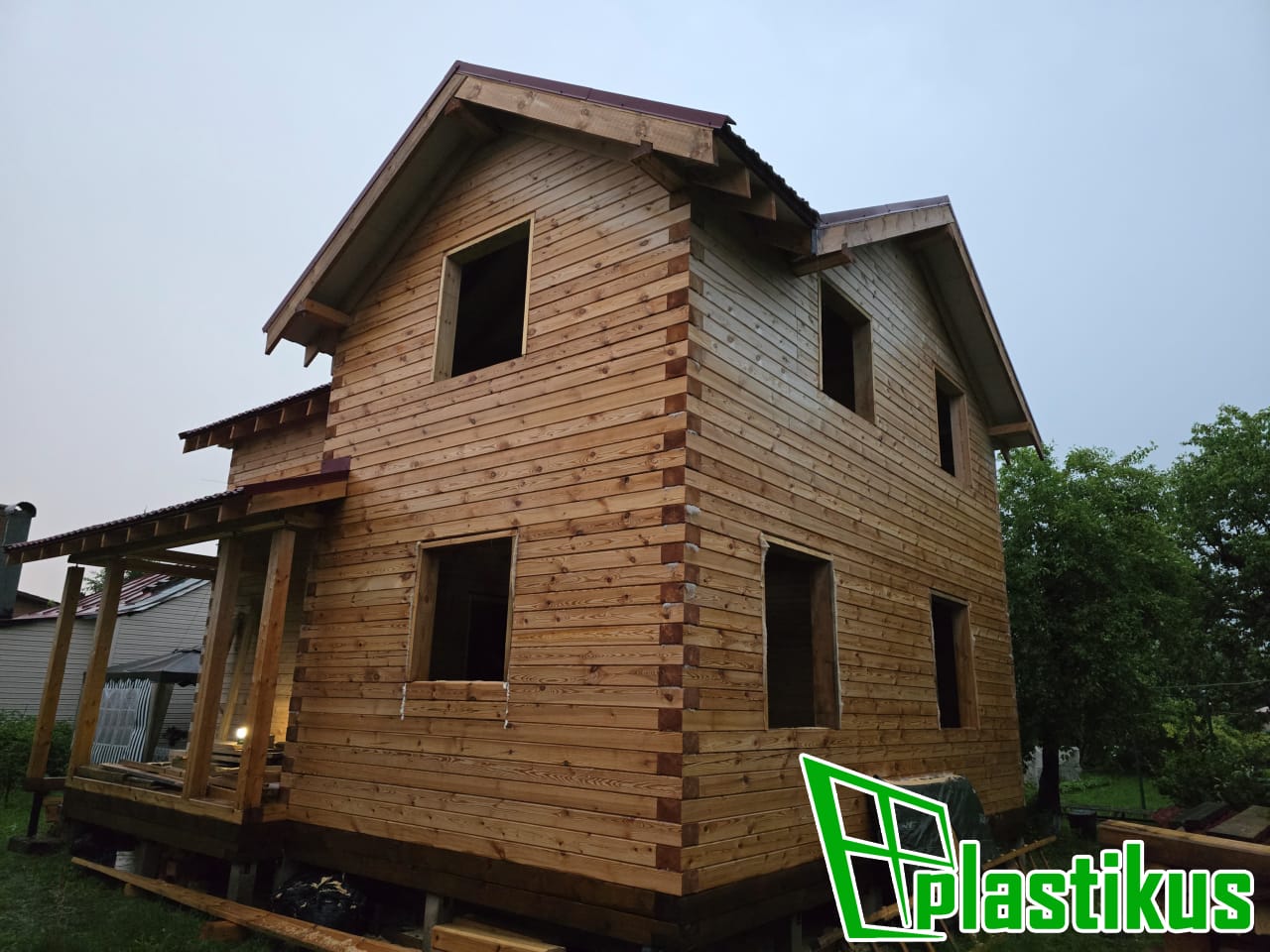

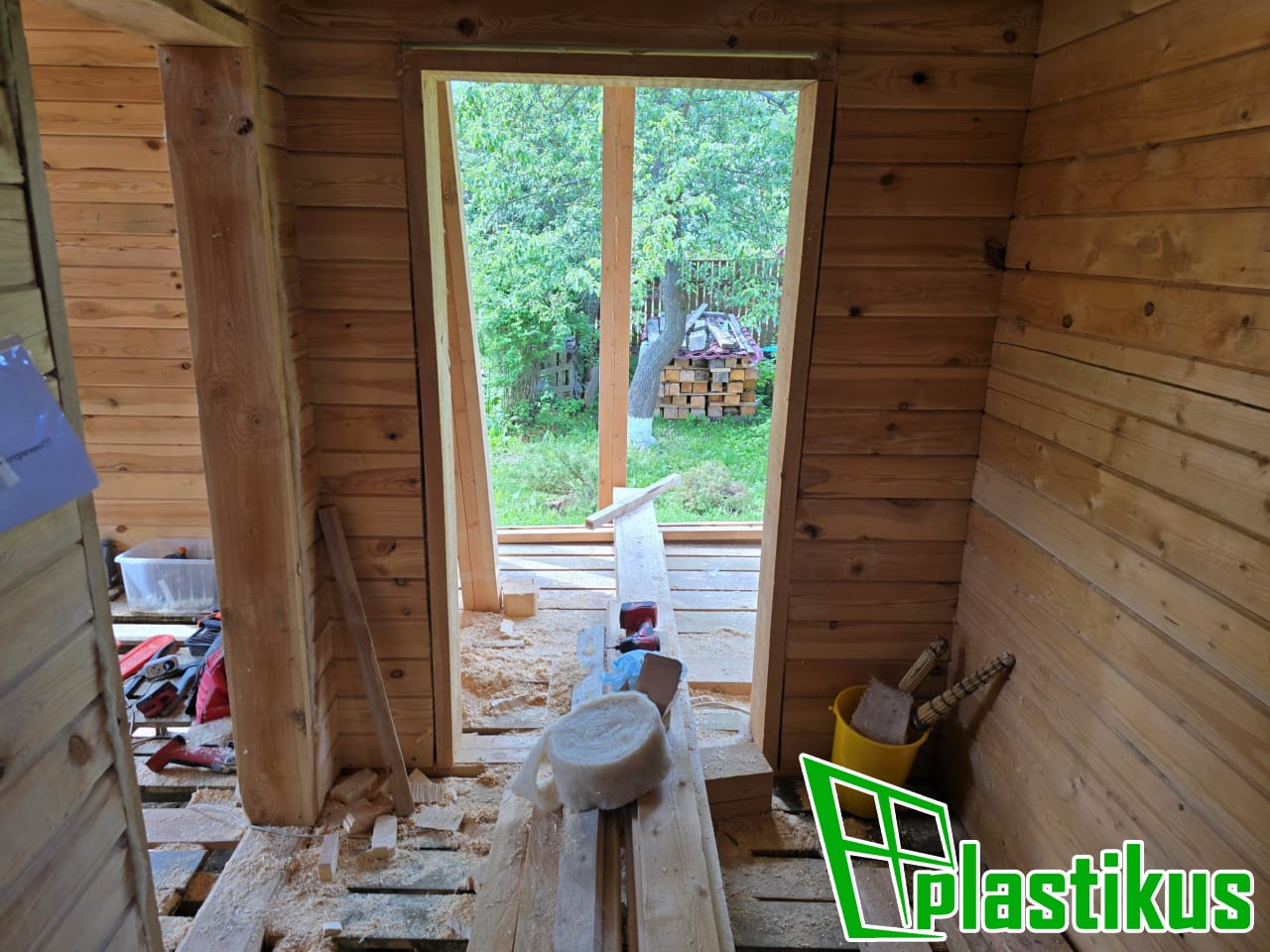

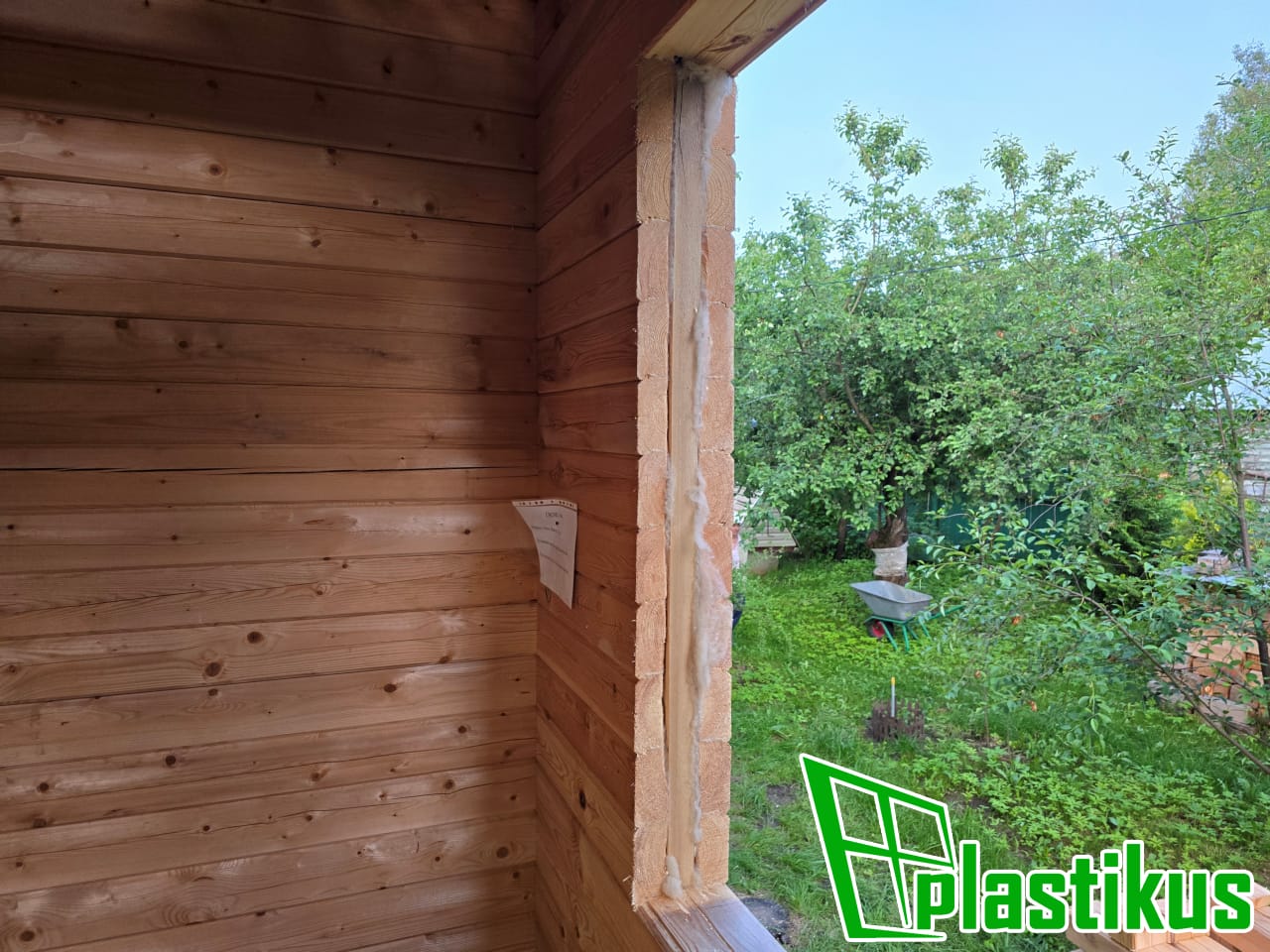

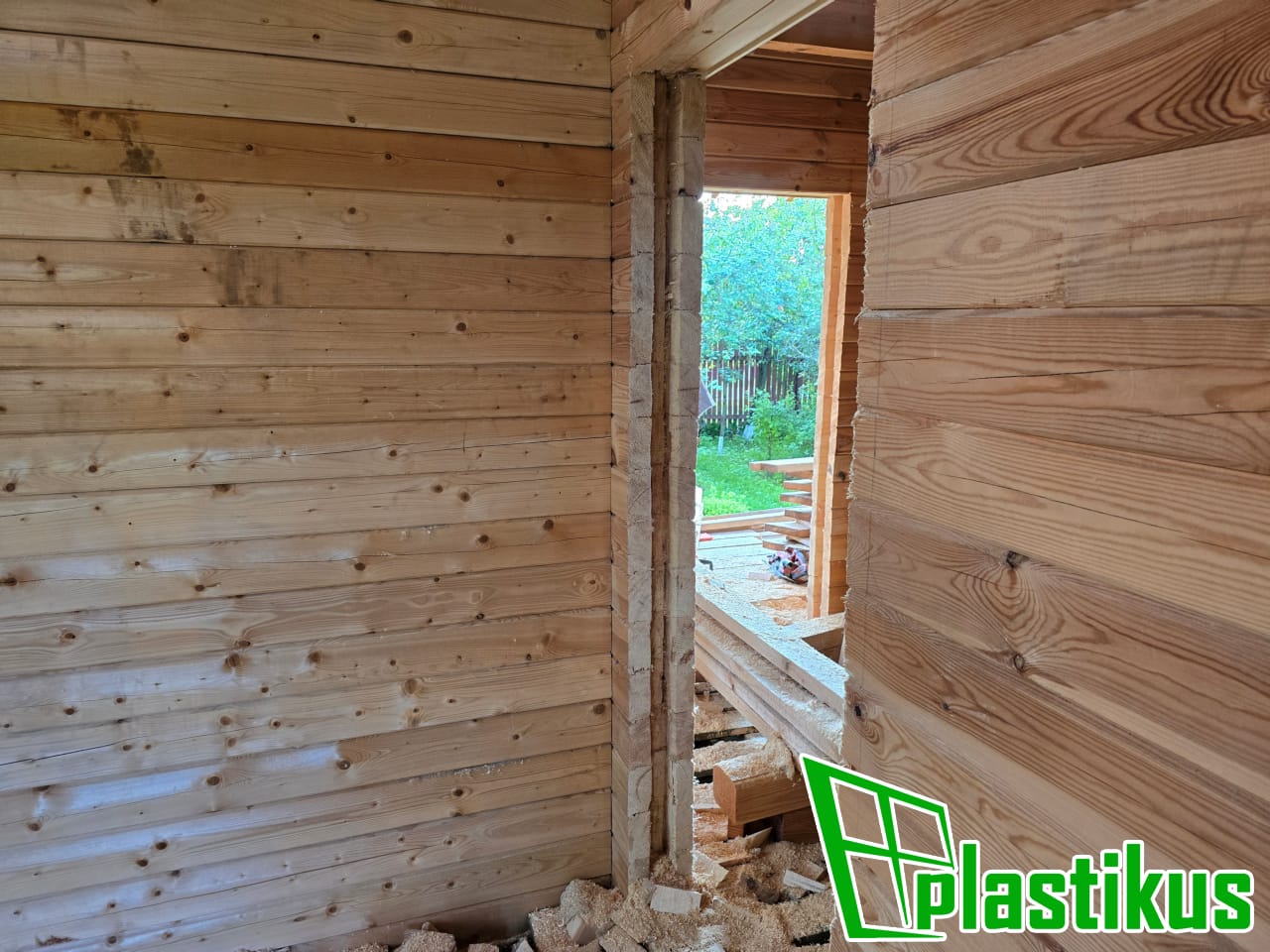

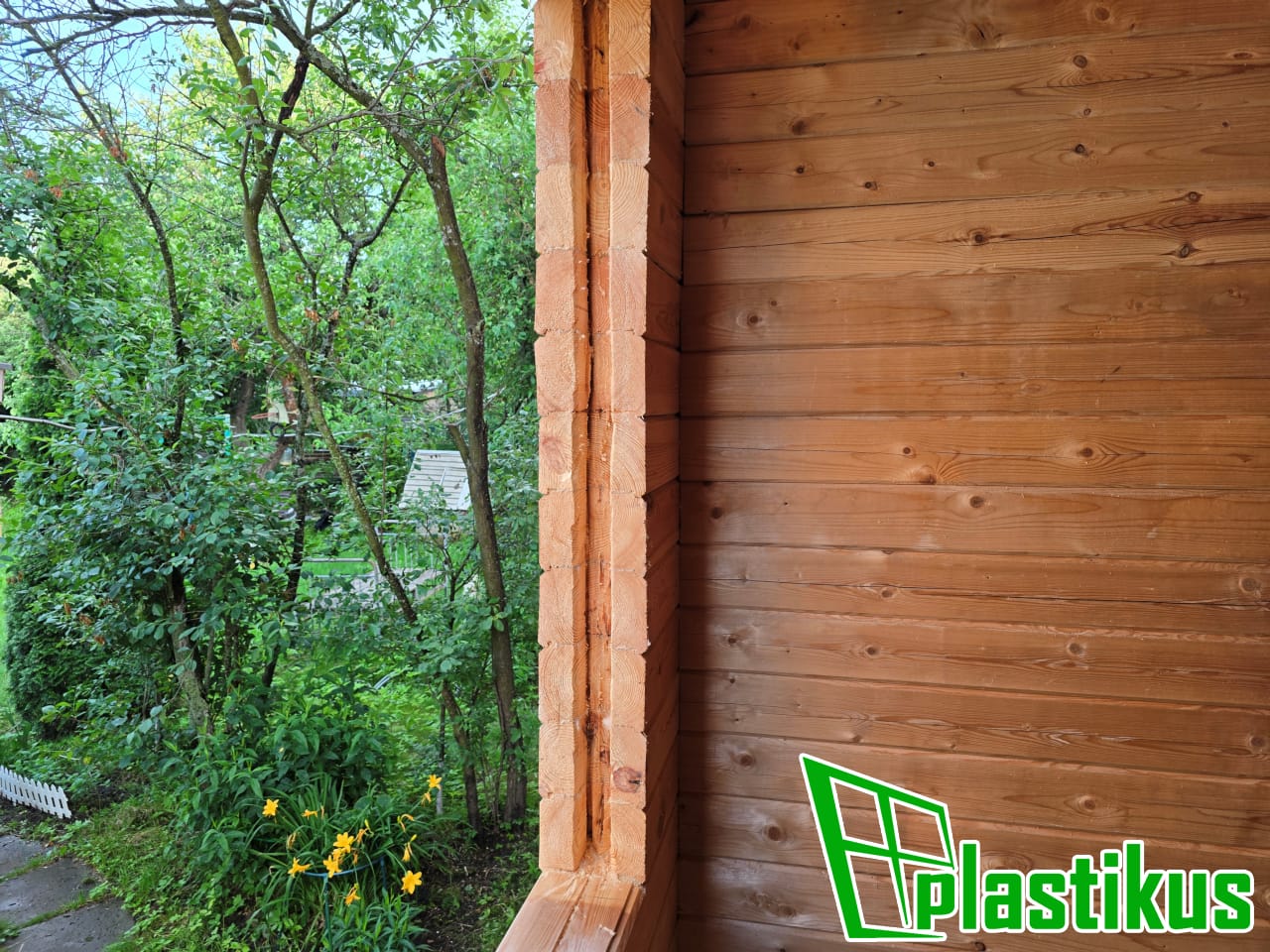

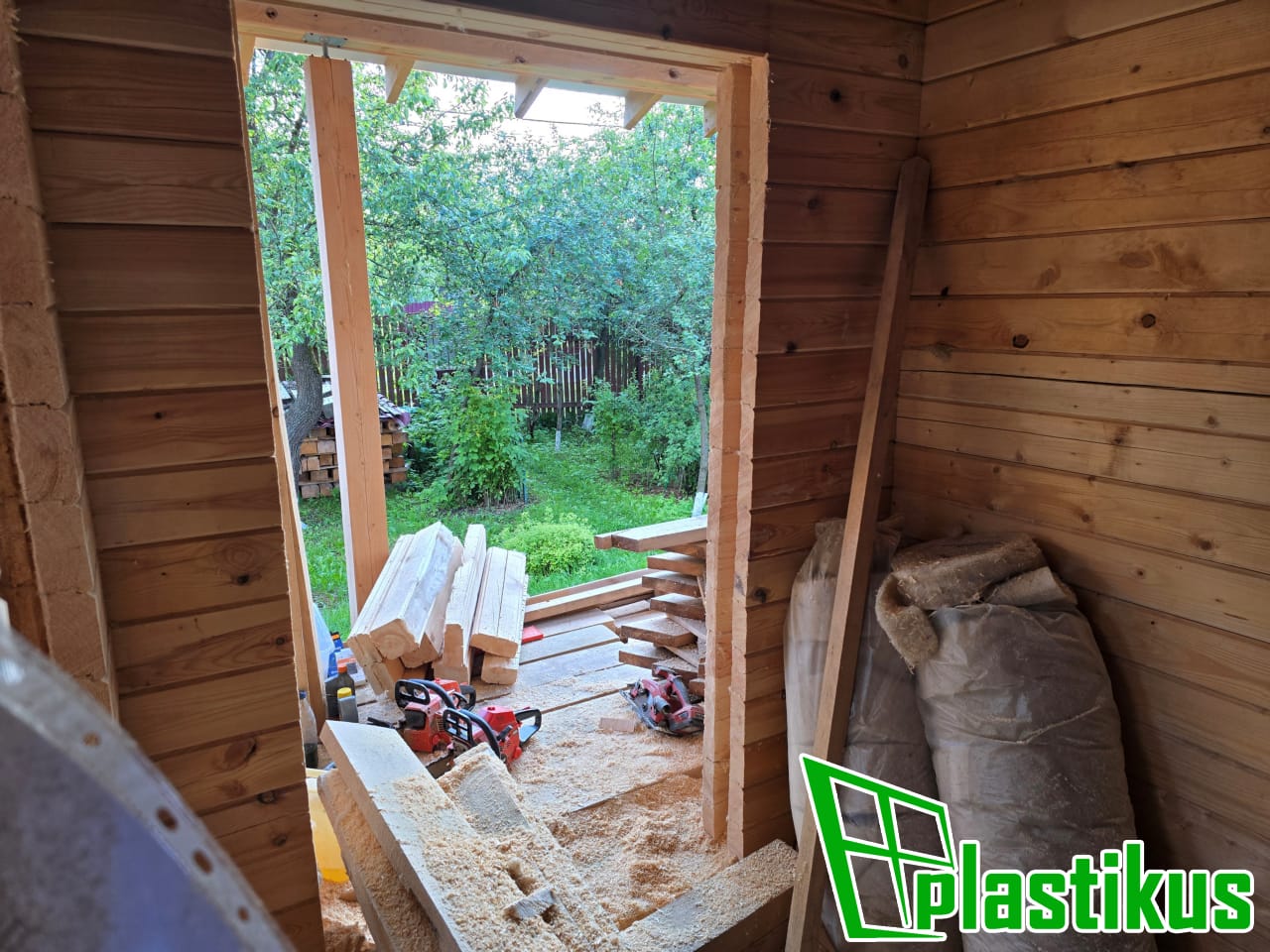

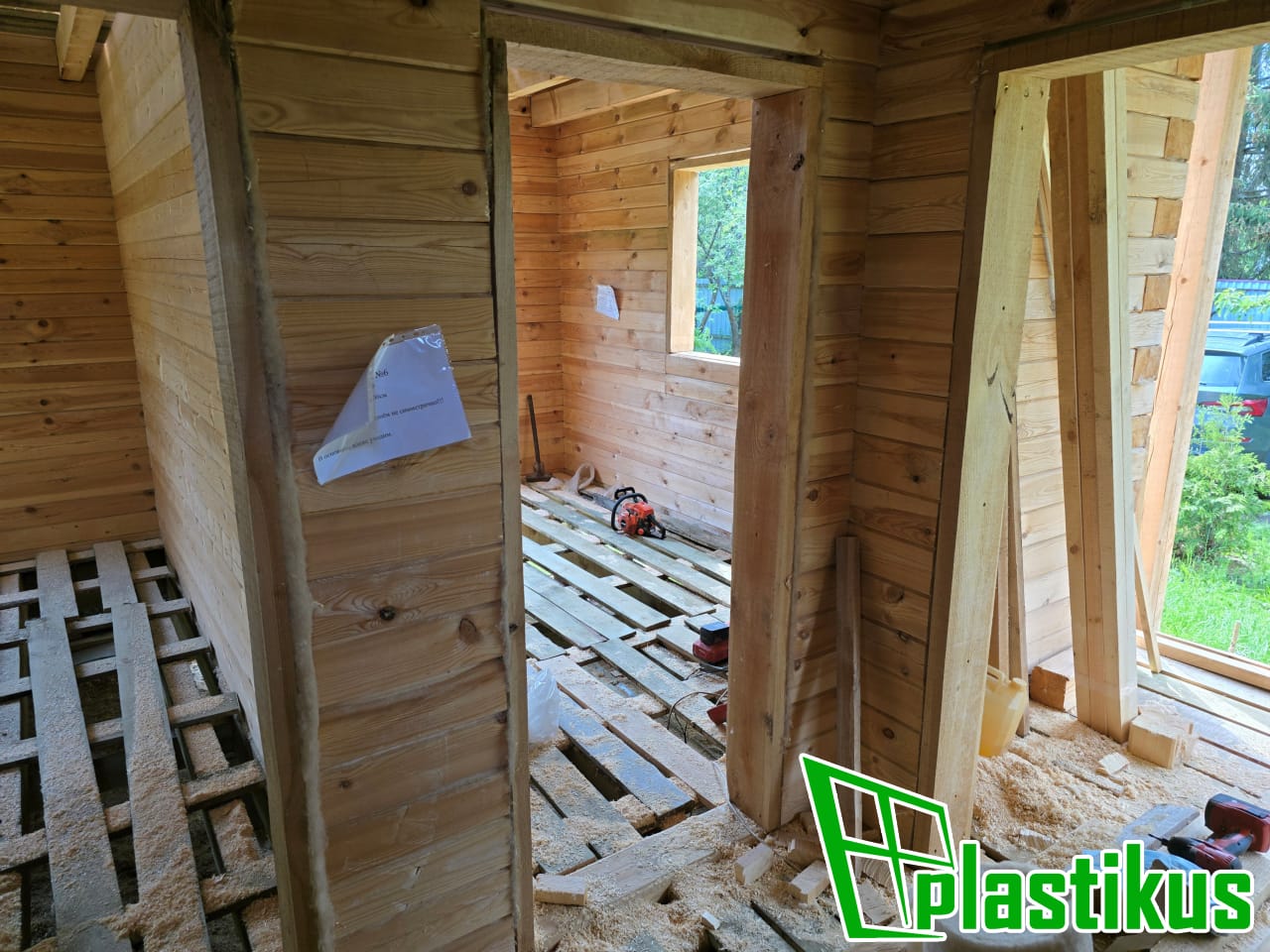

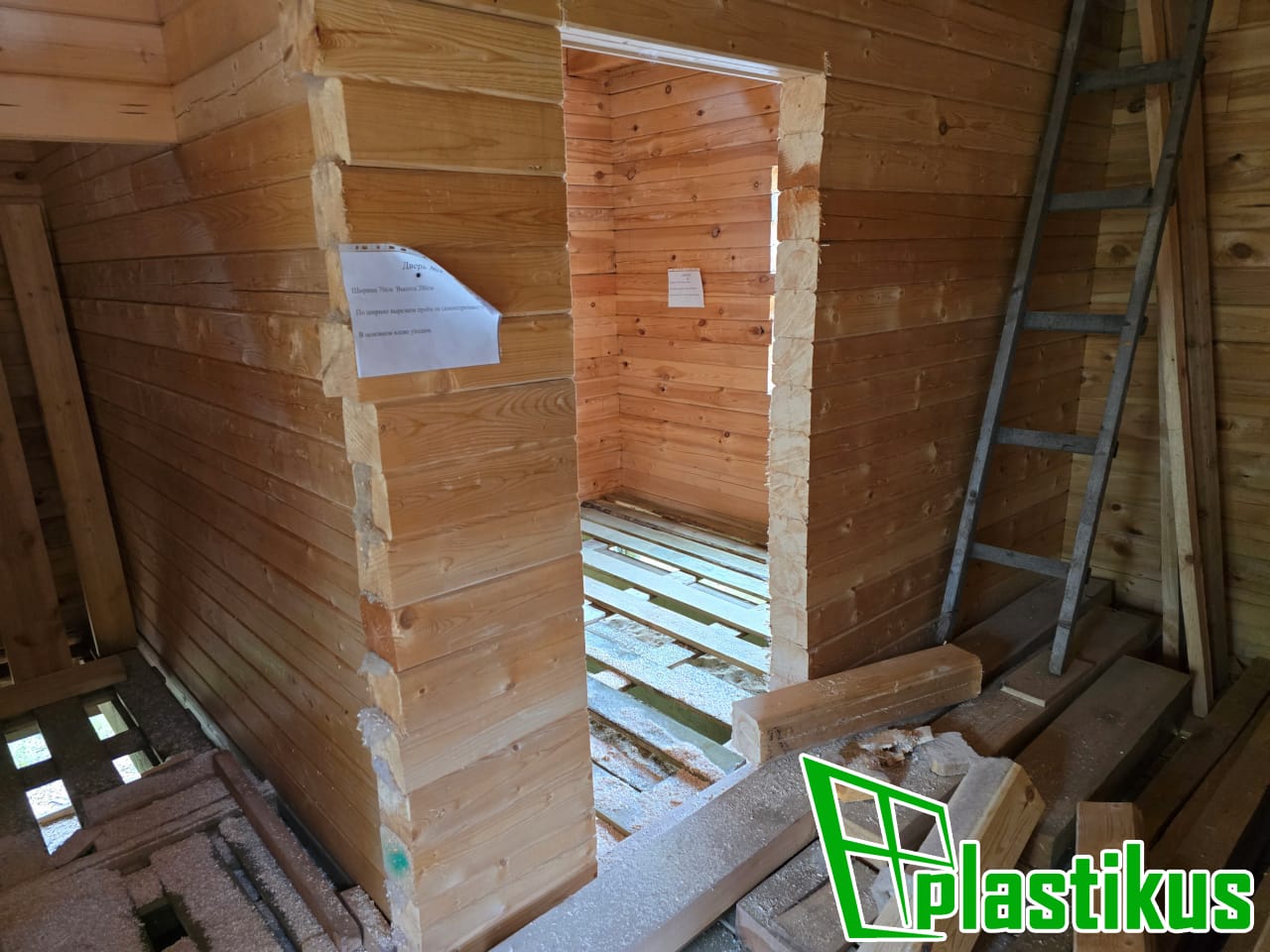

Выпил проемов под двери, выравнивание стен при помощи стягивания шпильками, фиксация стен металлическим уголком 40х40 в Топканово, Московская область, Каширский район)

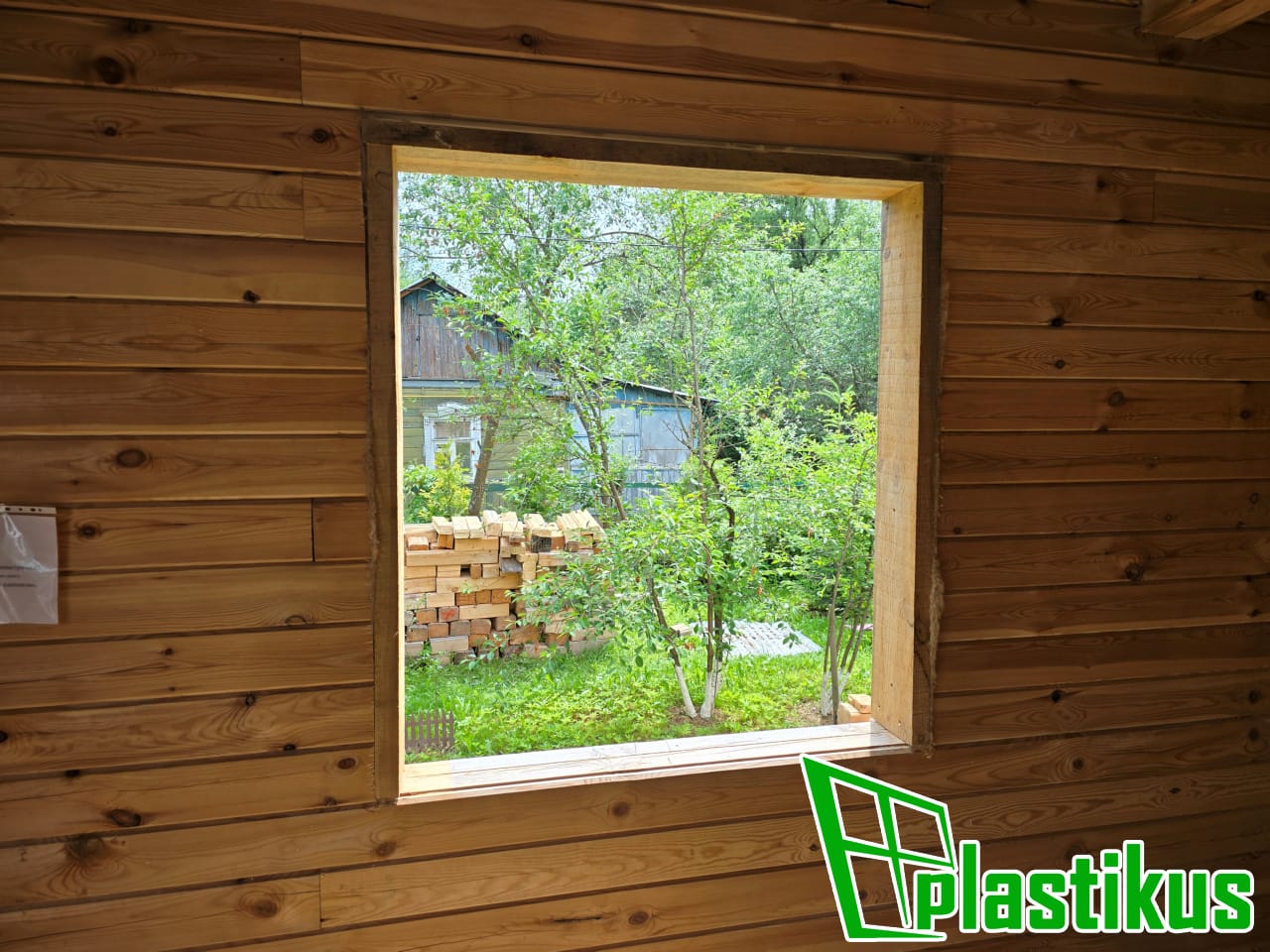

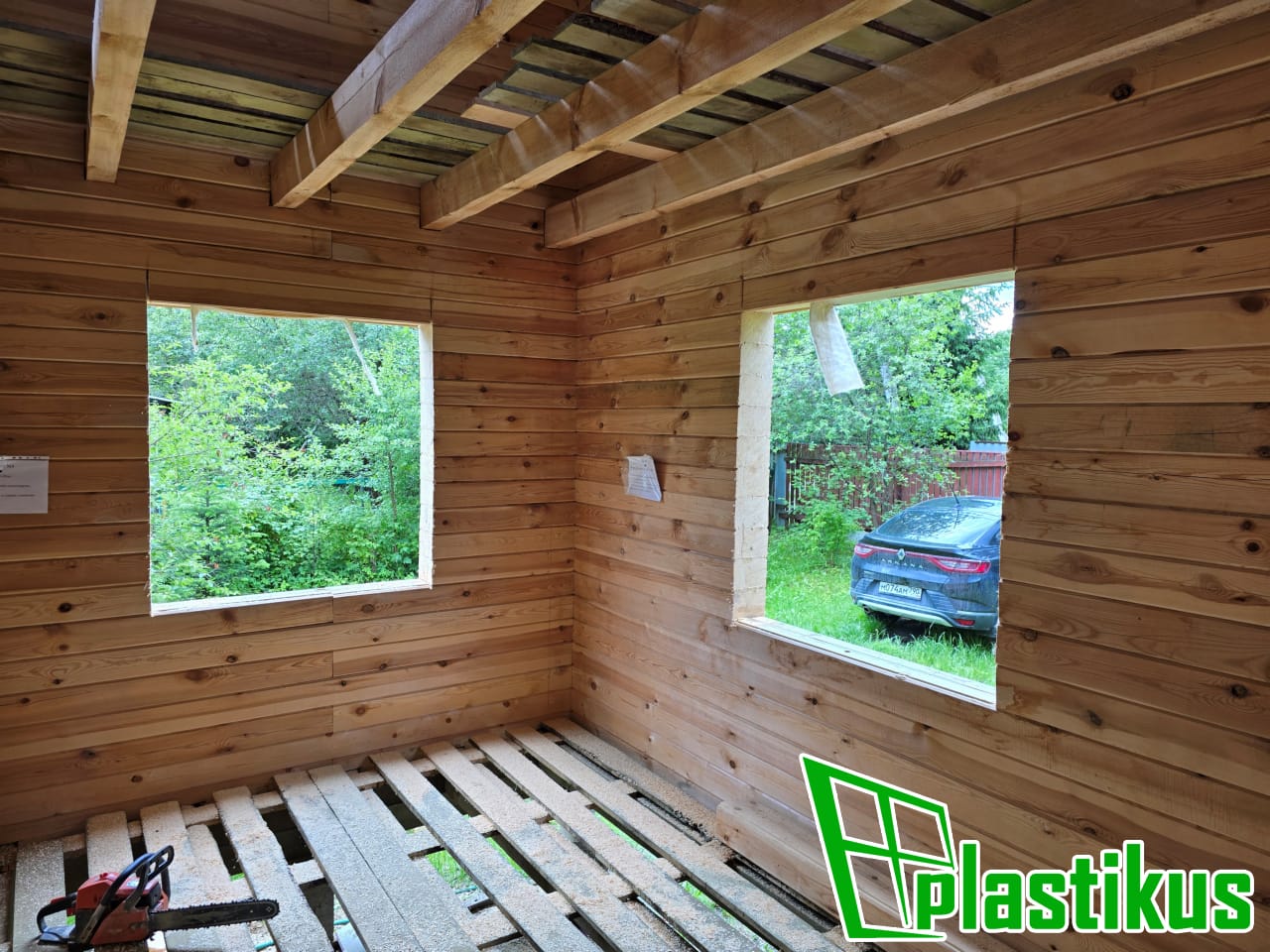

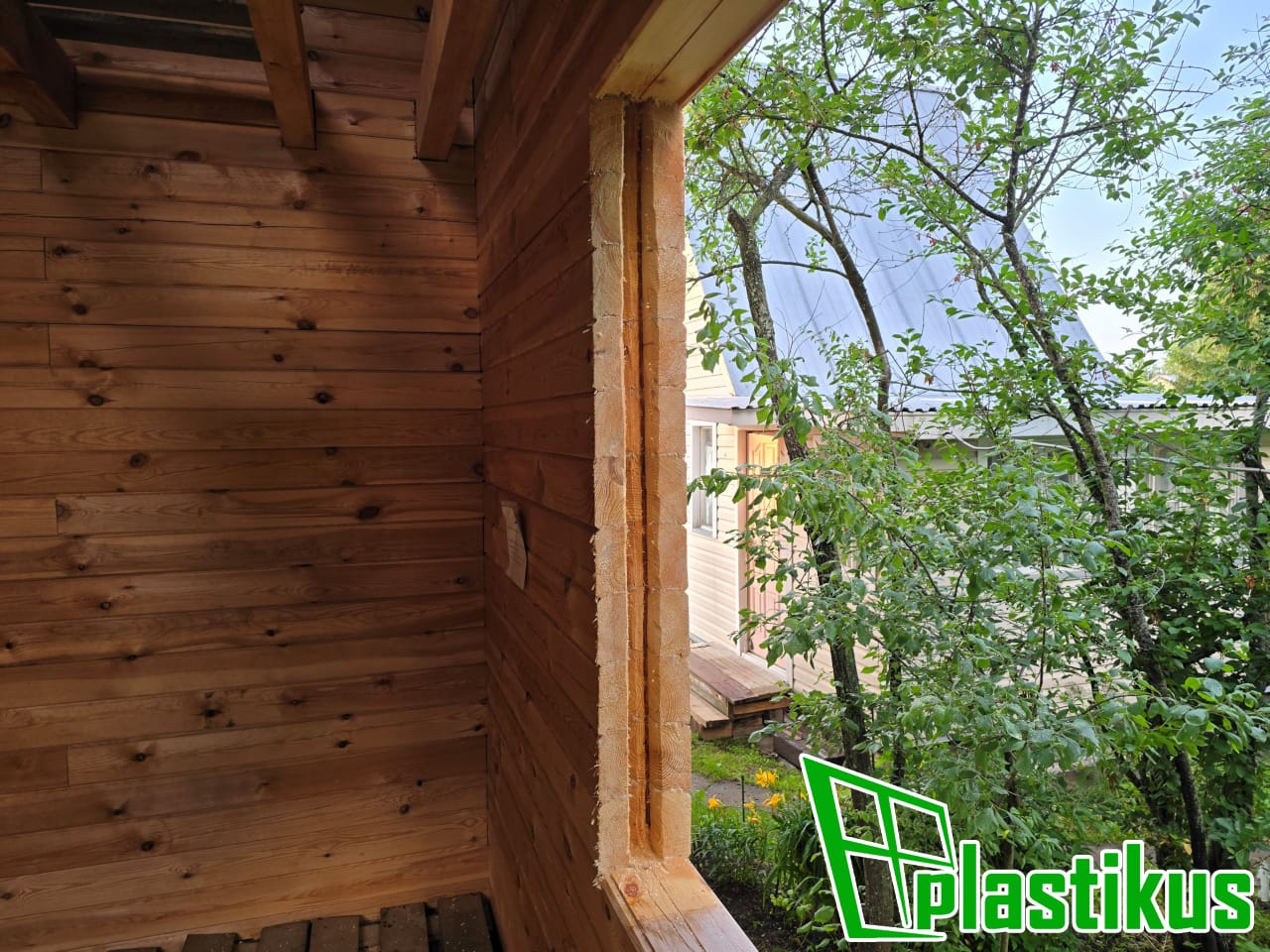

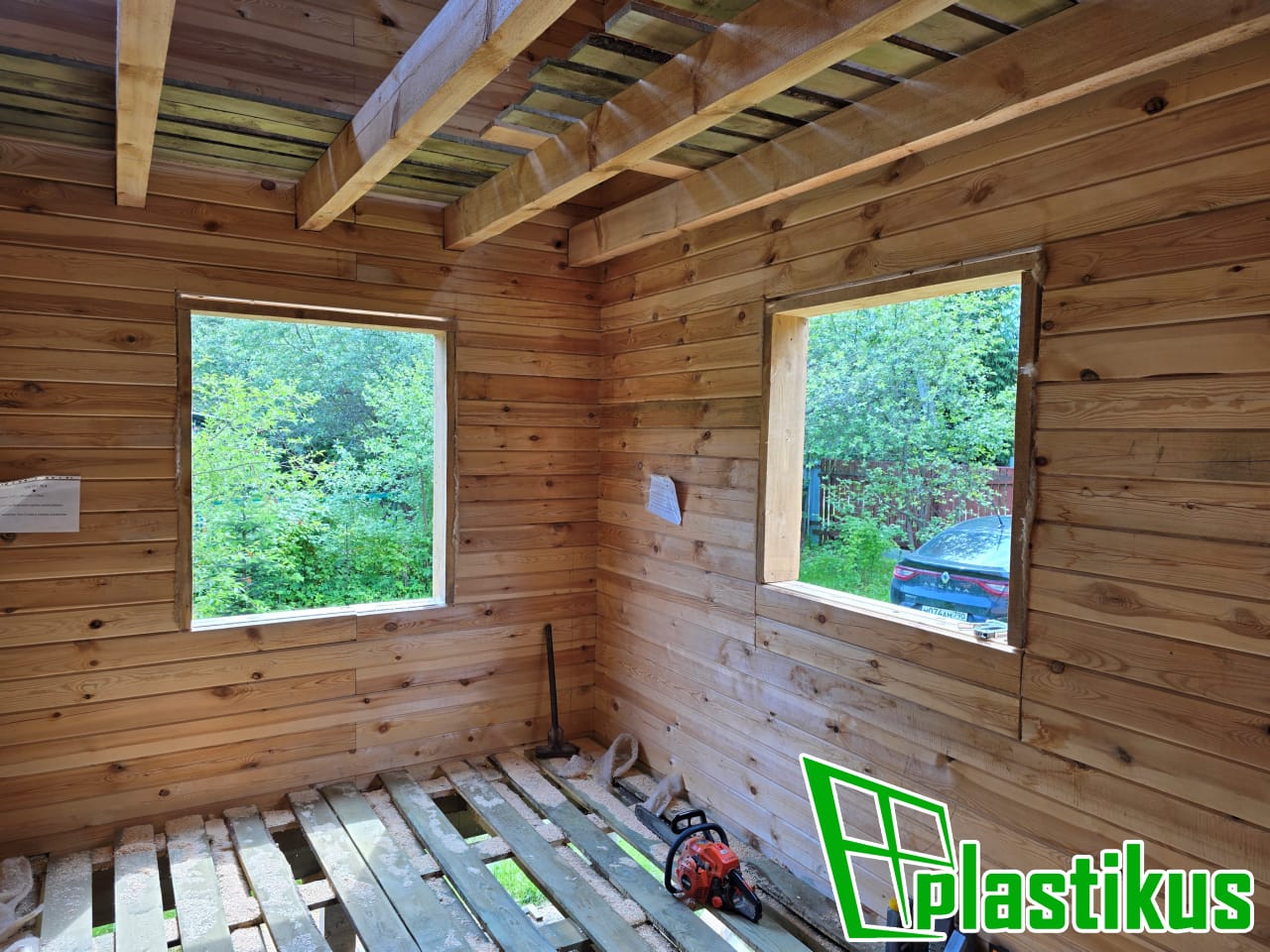

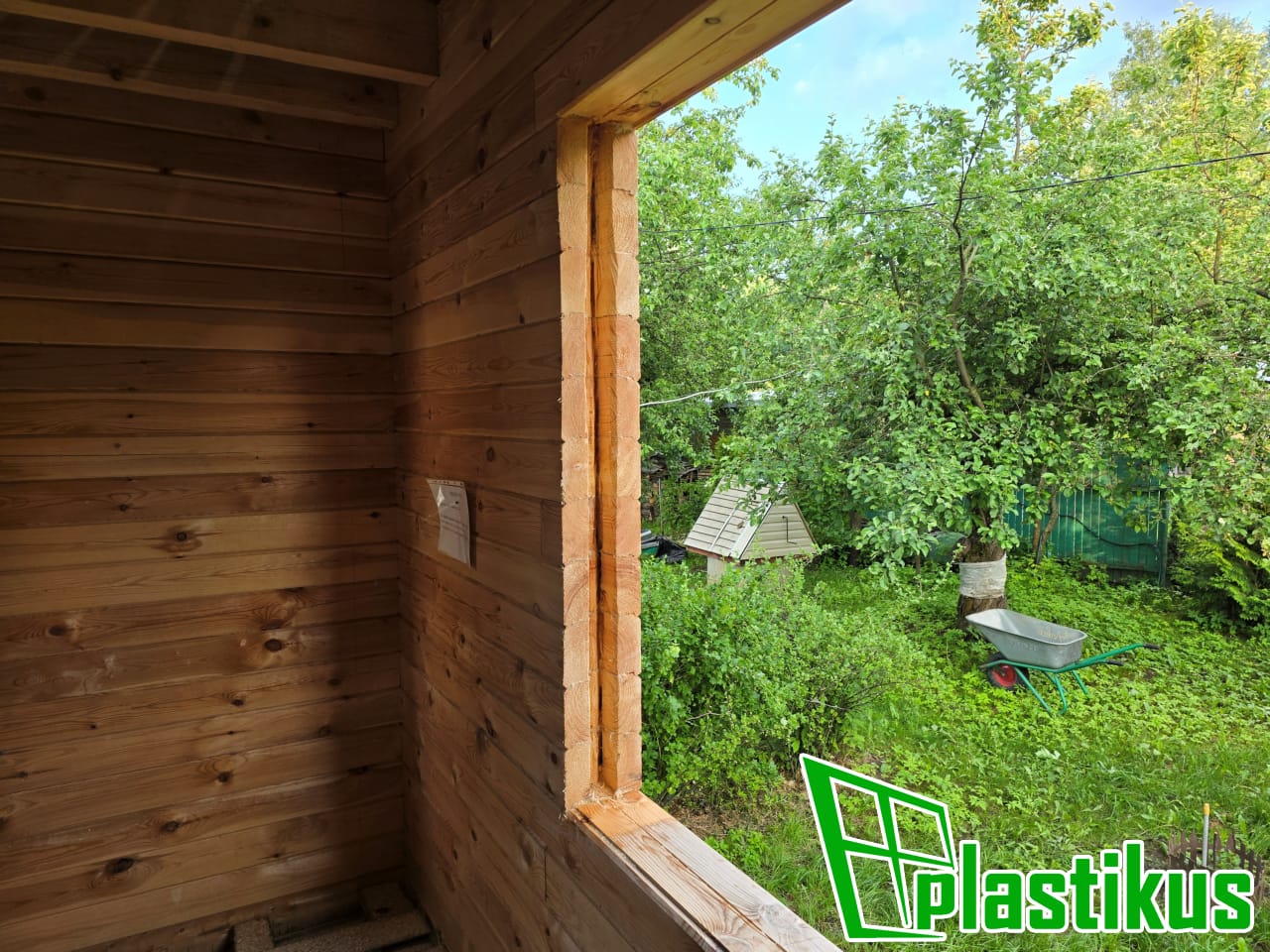

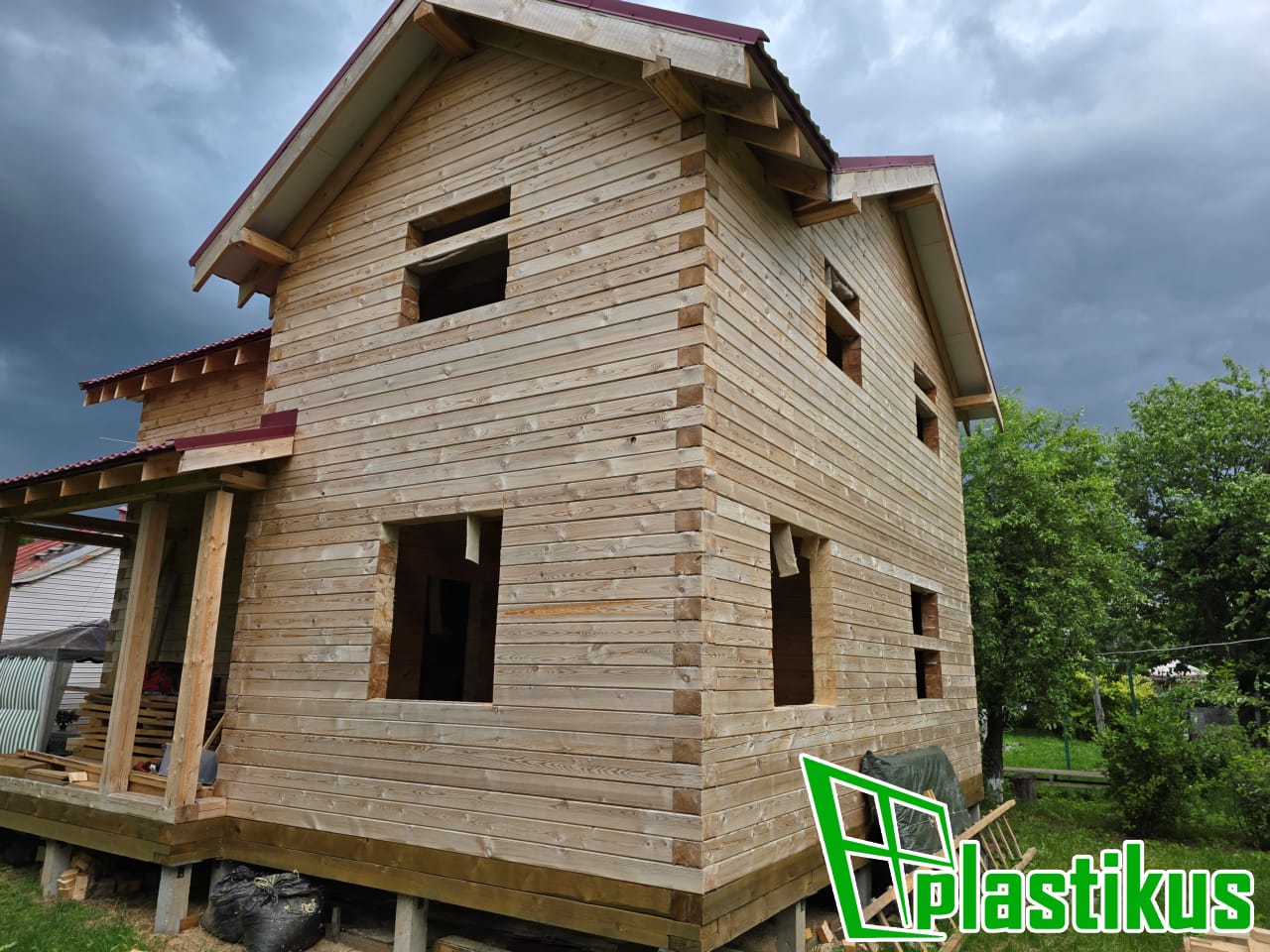

(фотографии монтажа окосячки #16)

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки

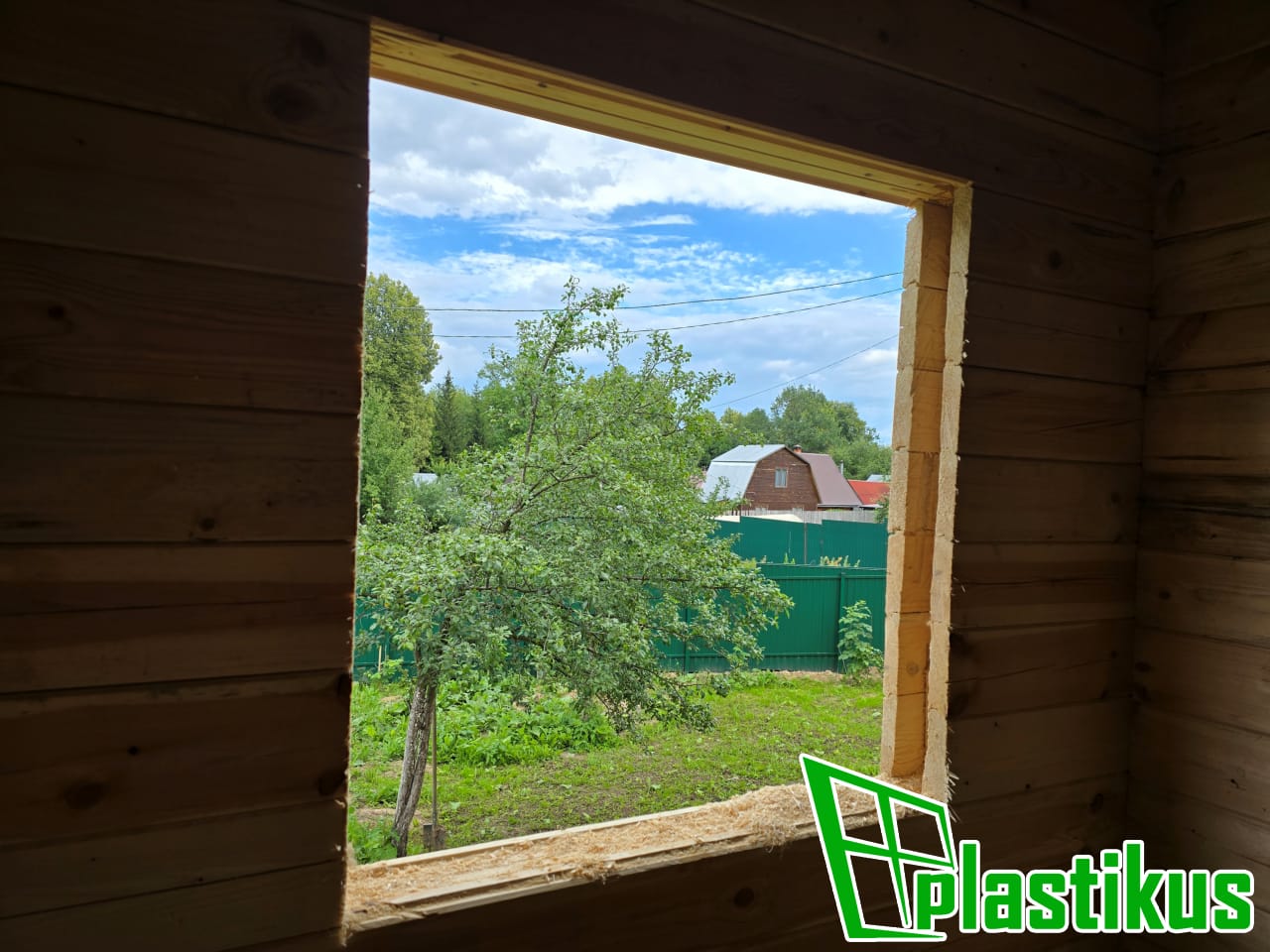

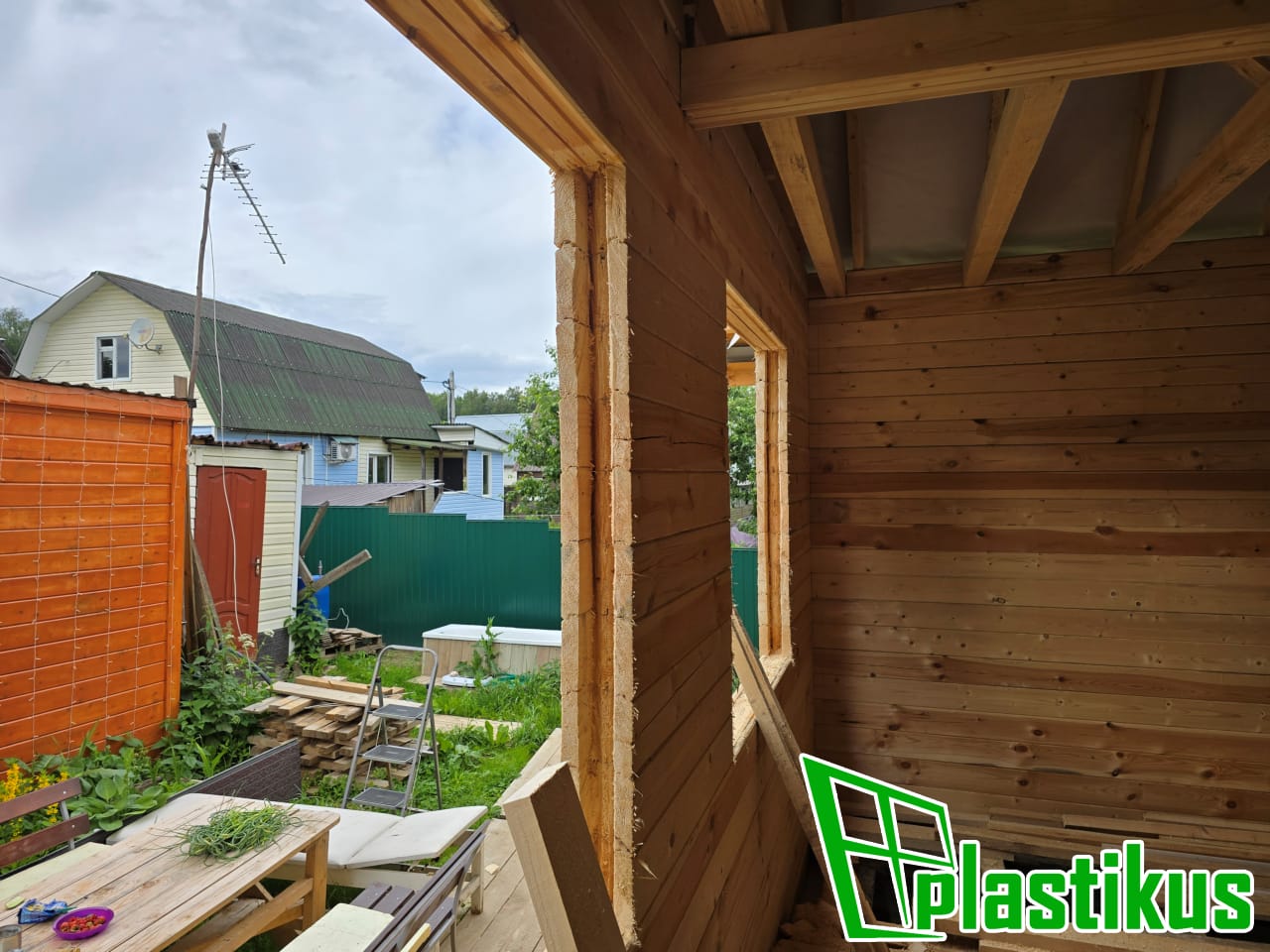

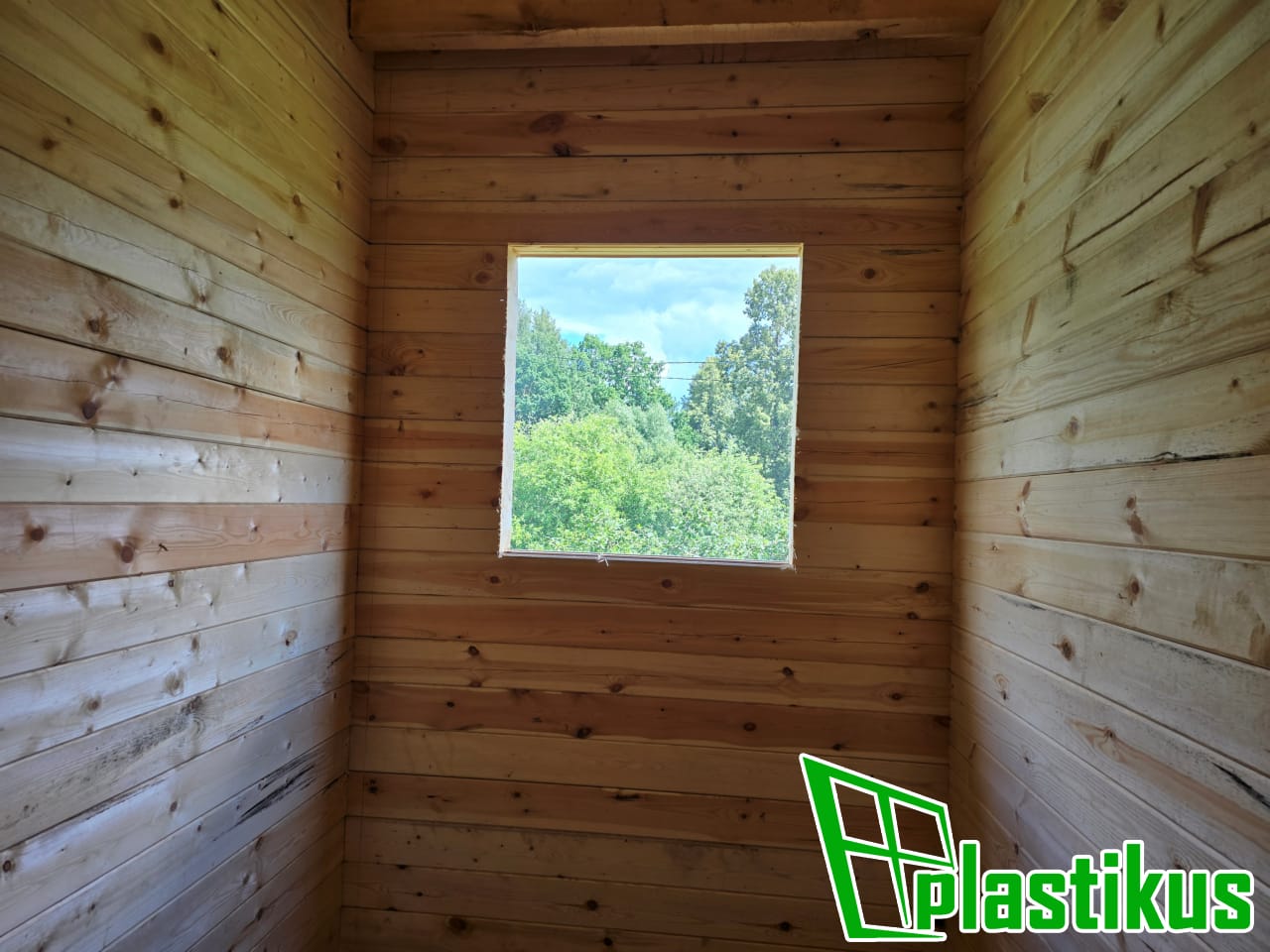

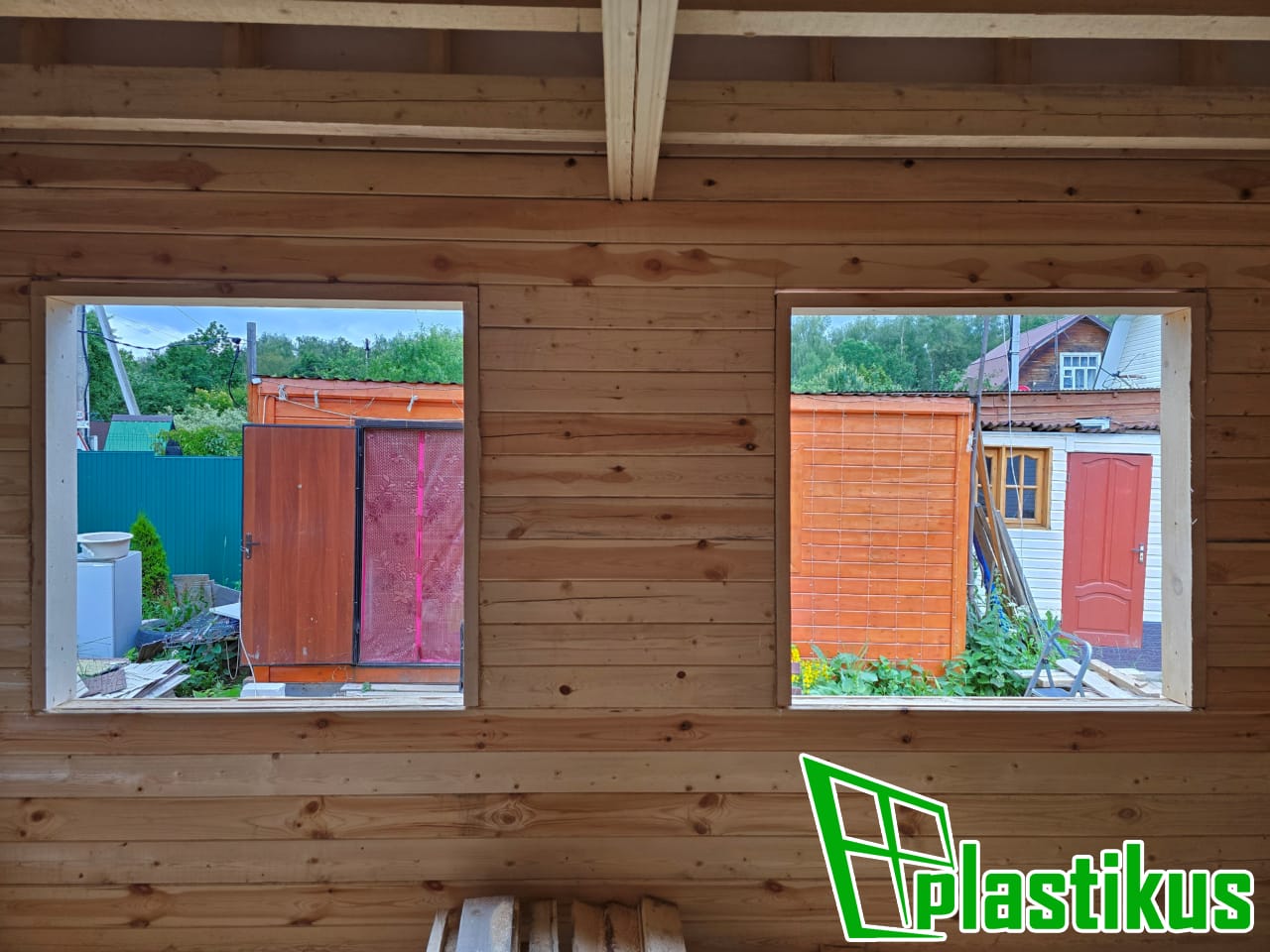

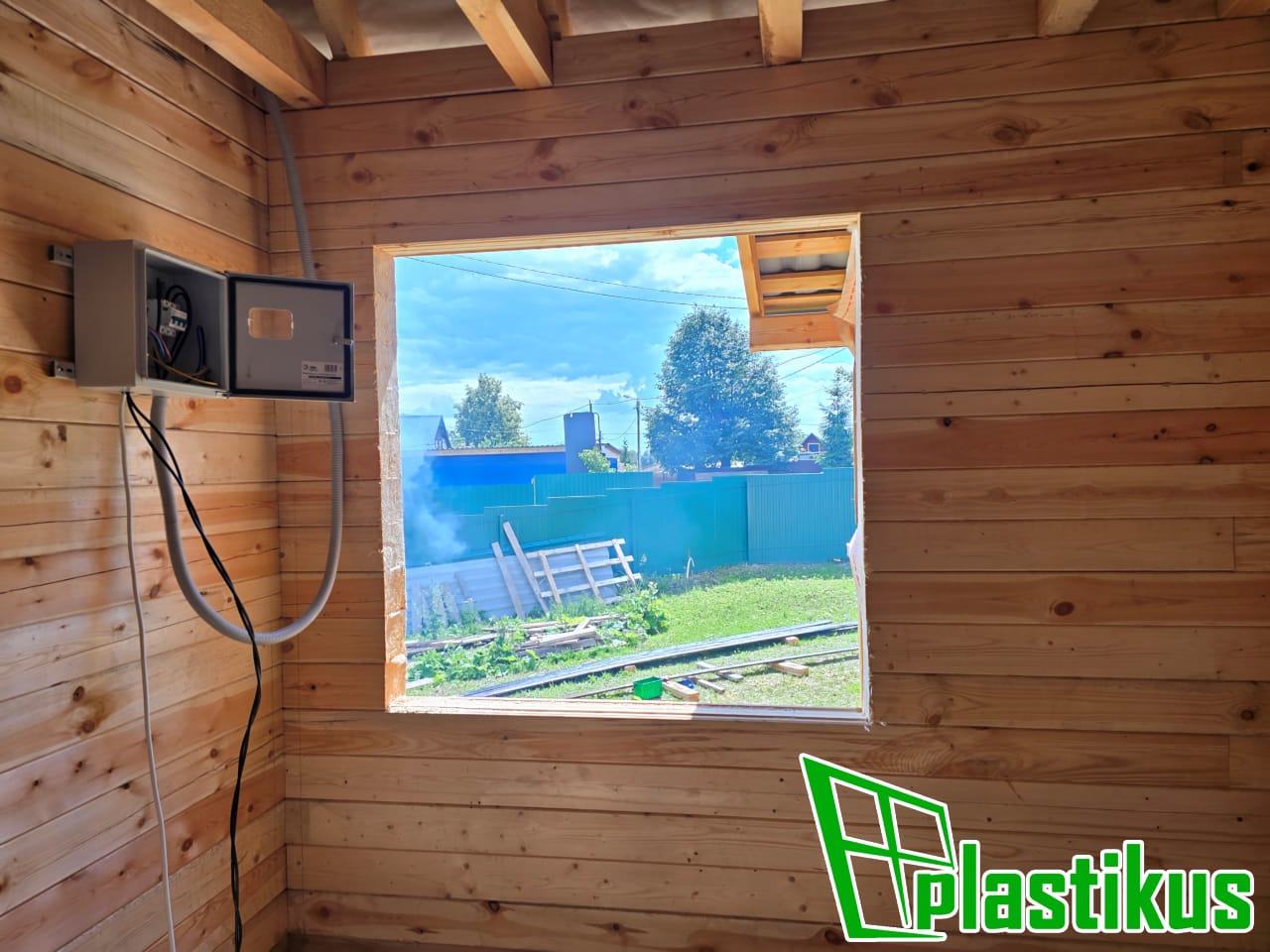

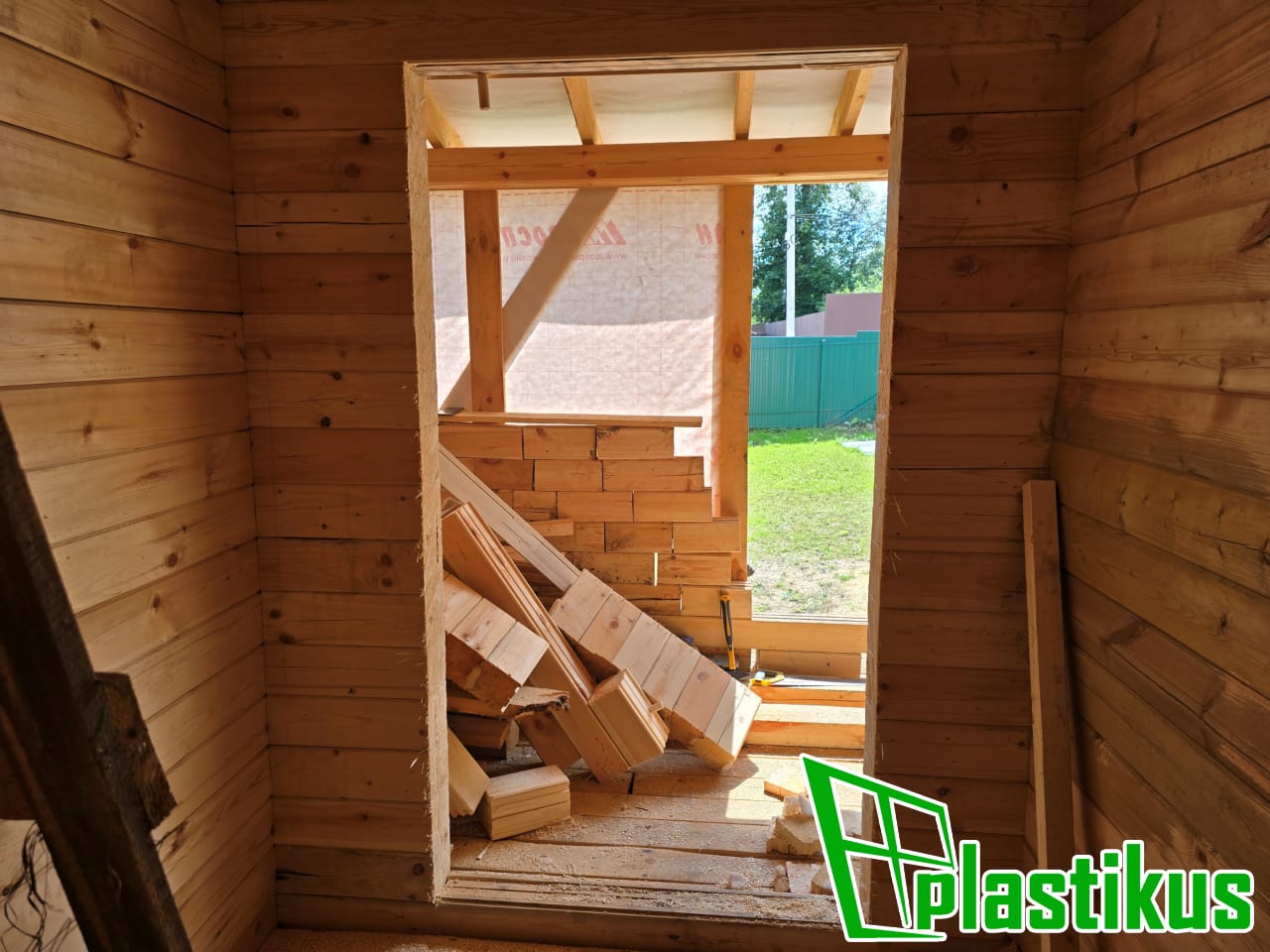

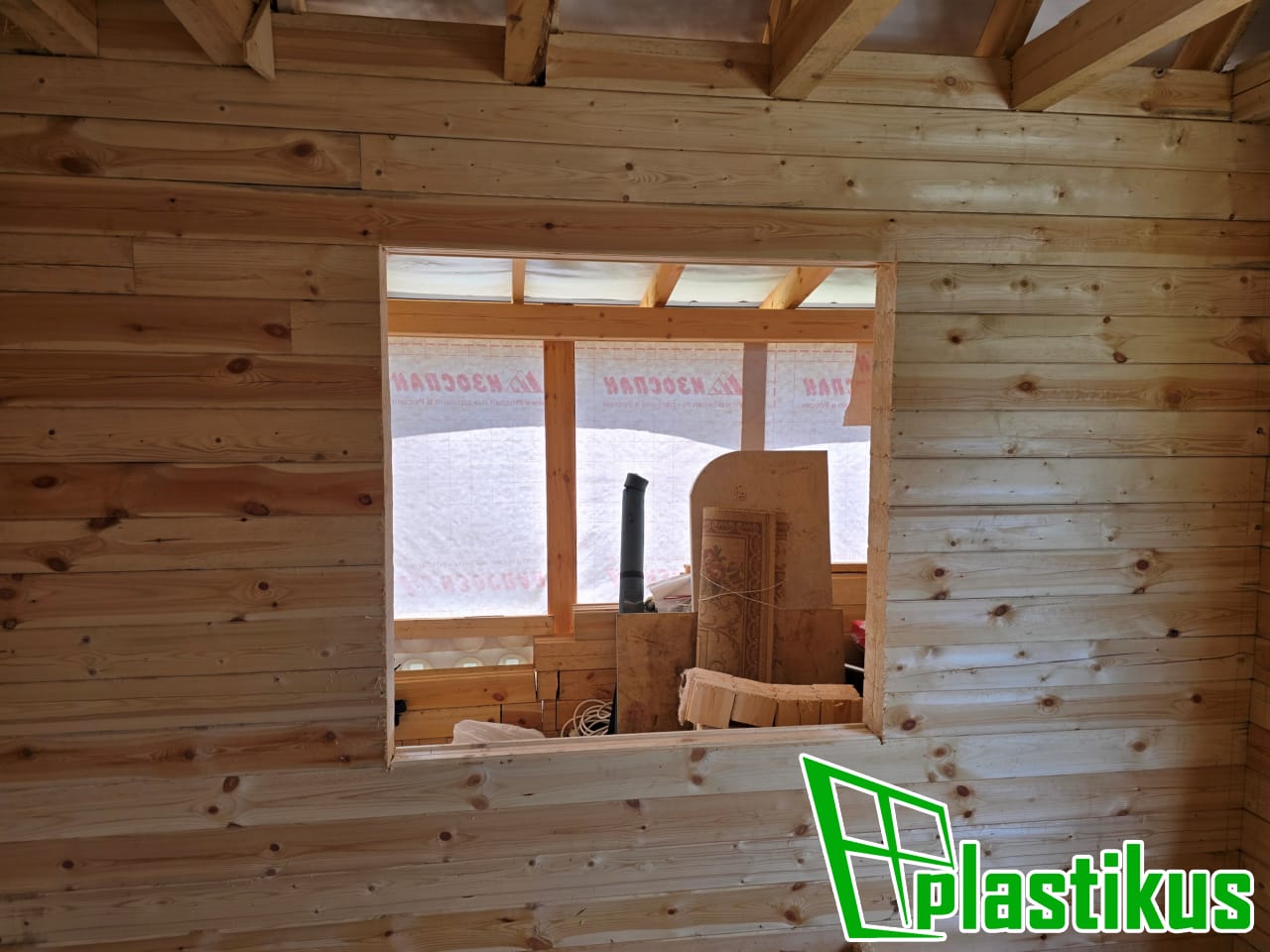

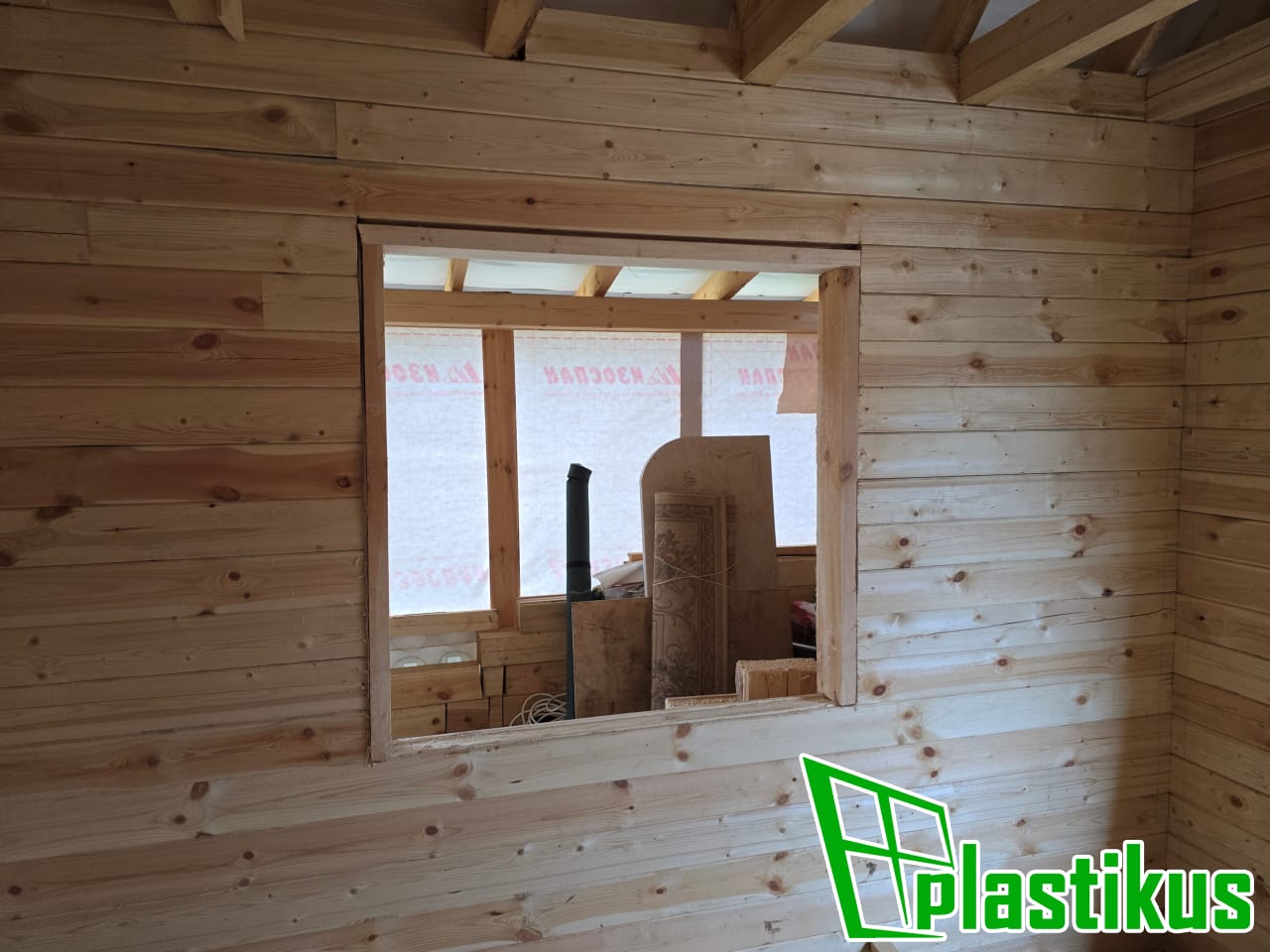

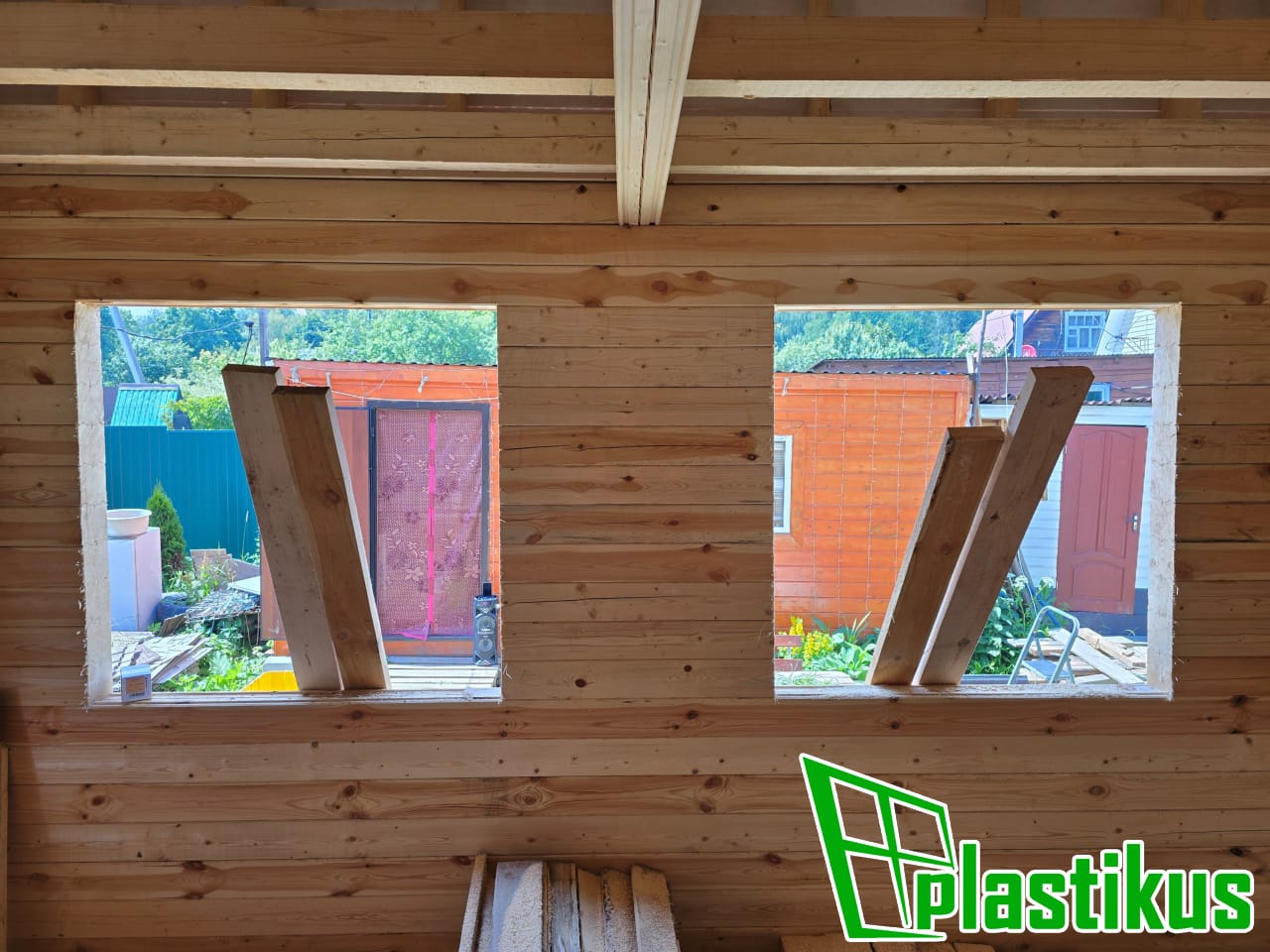

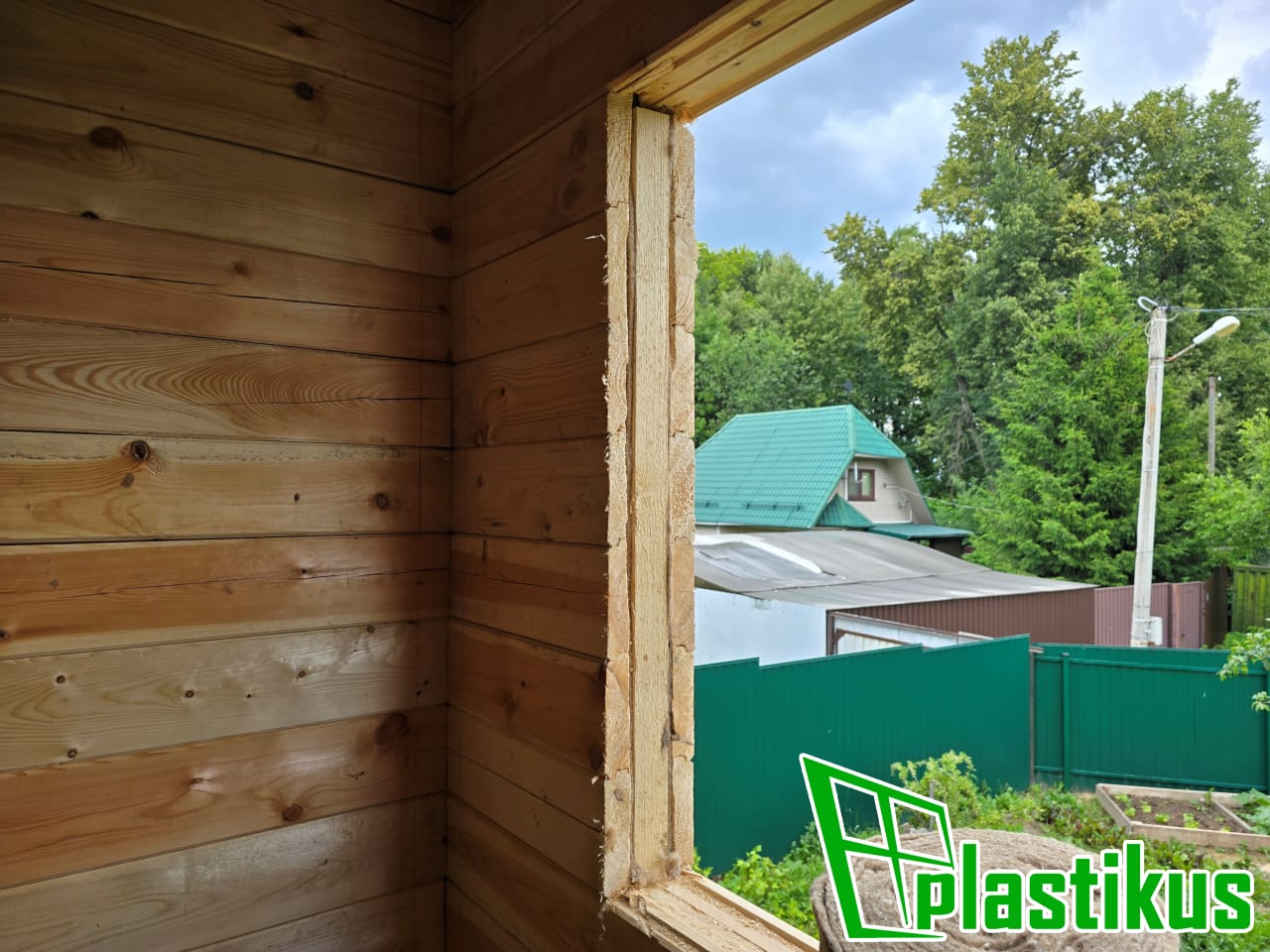

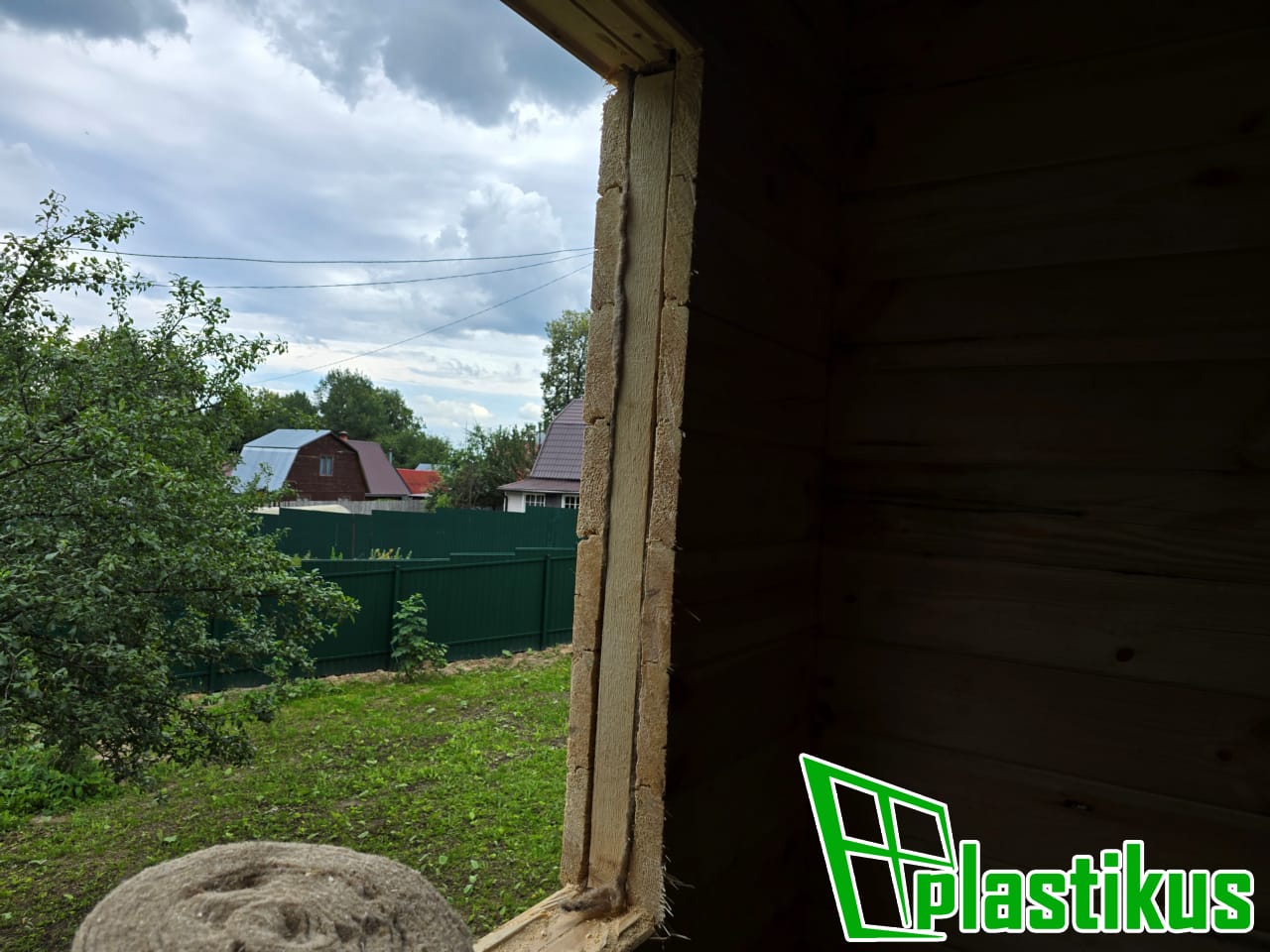

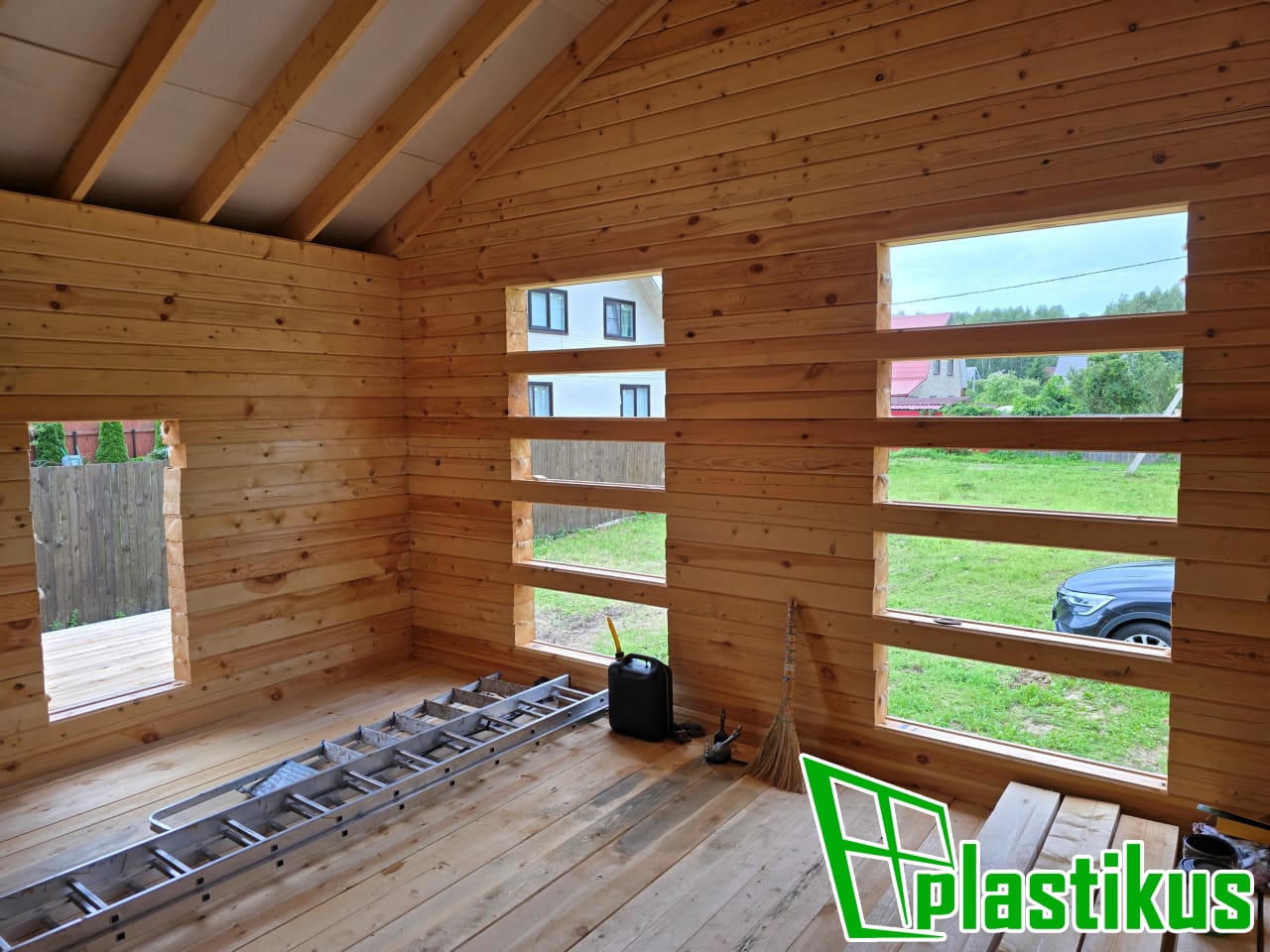

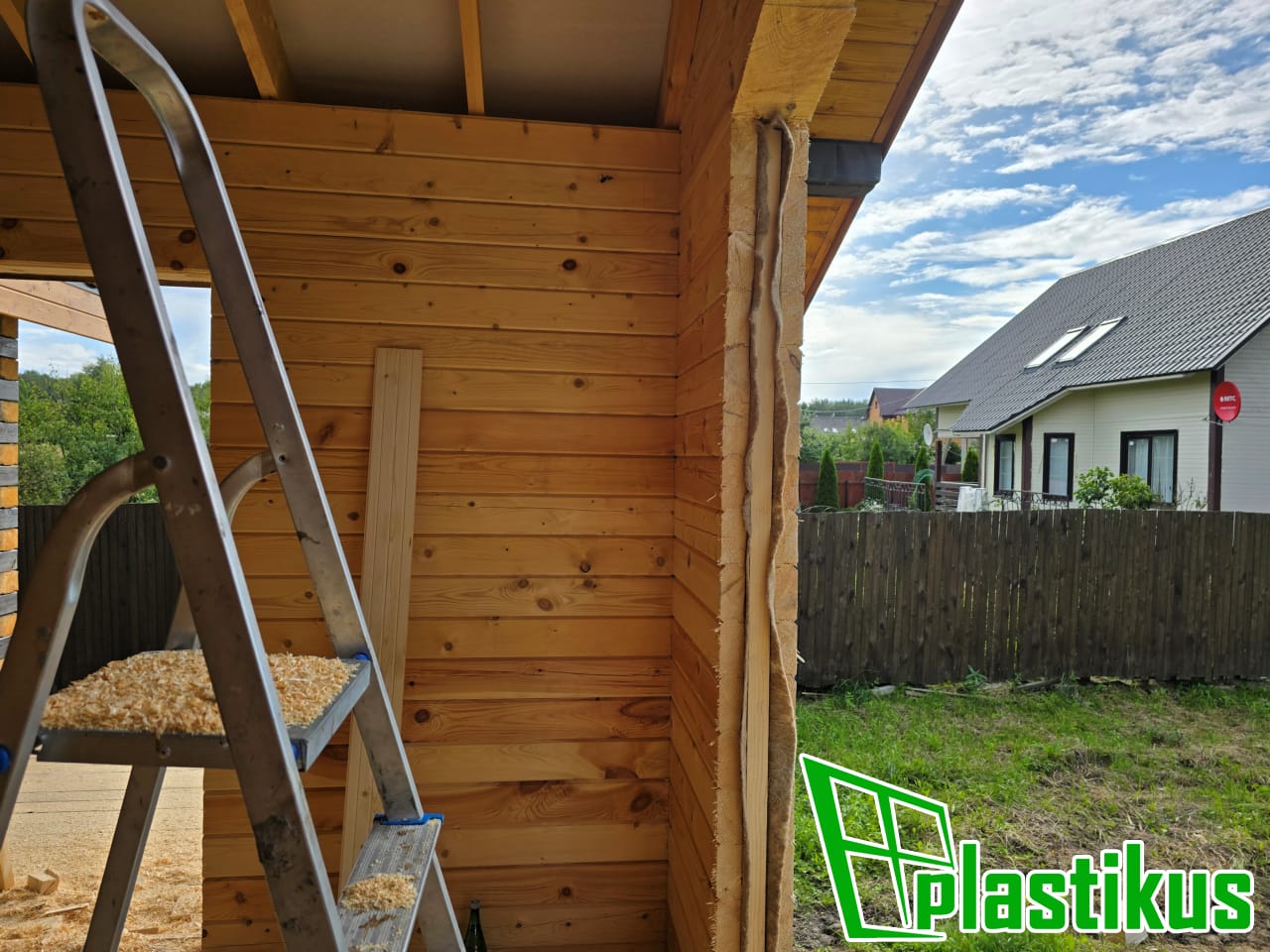

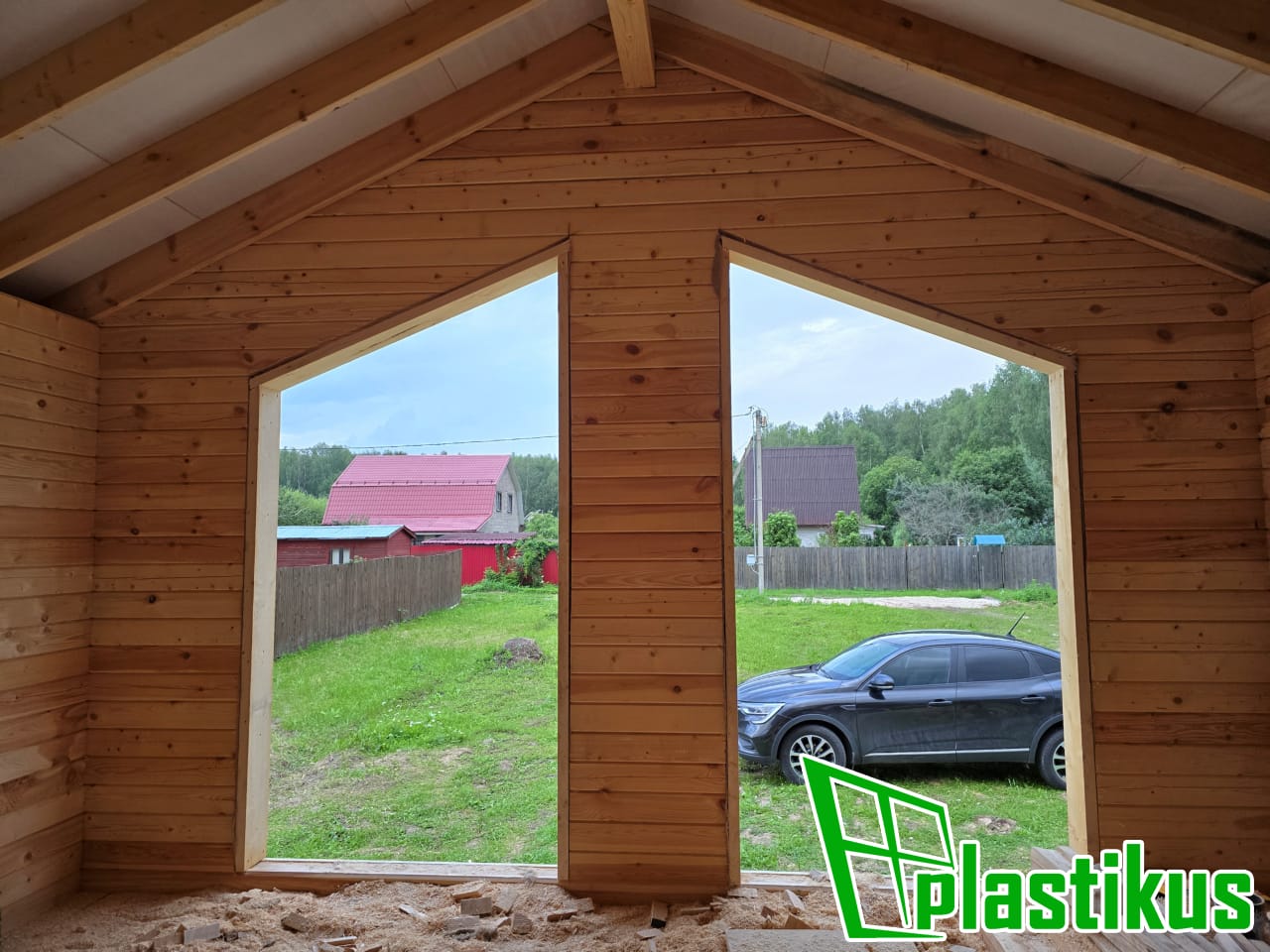

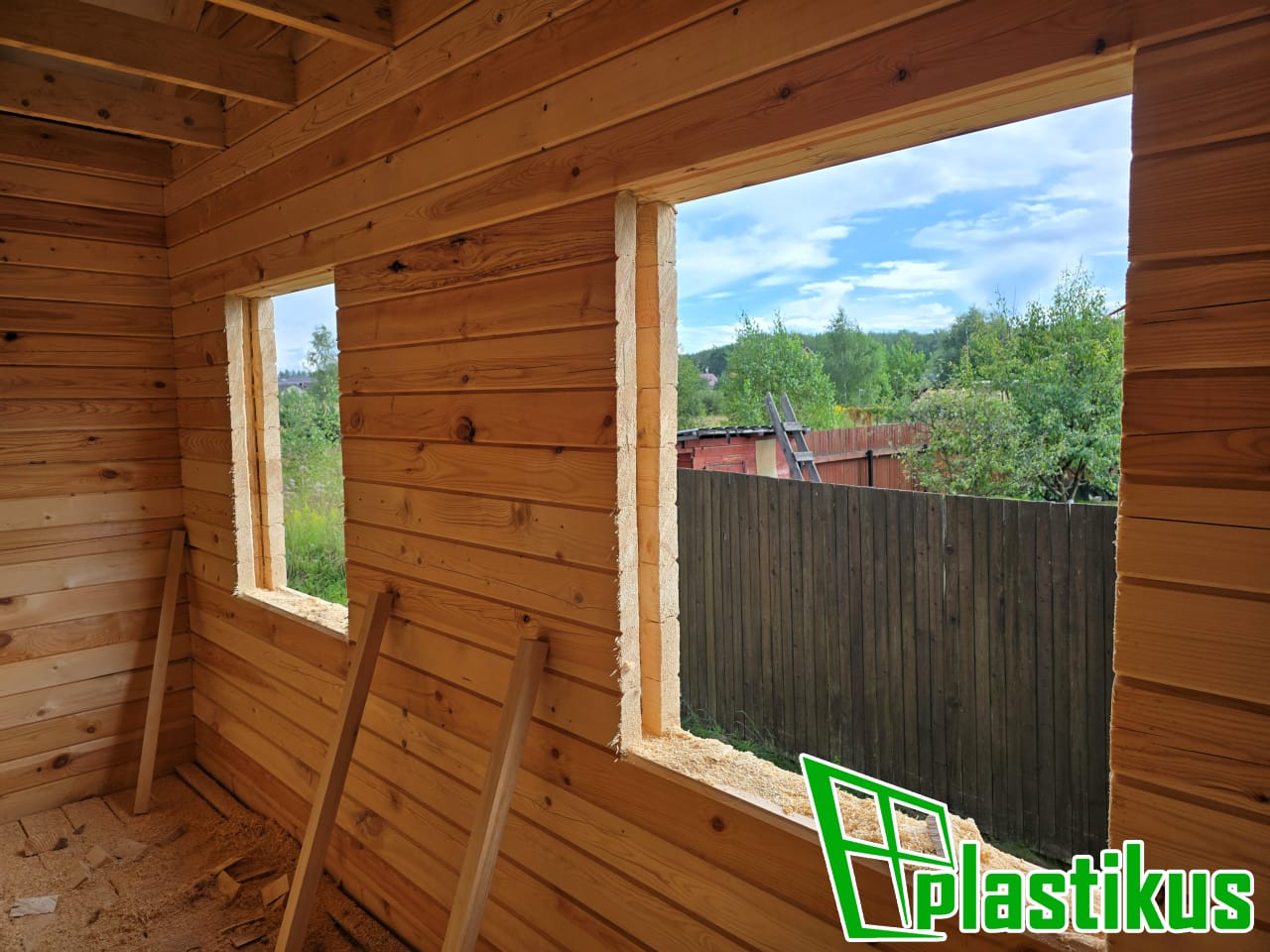

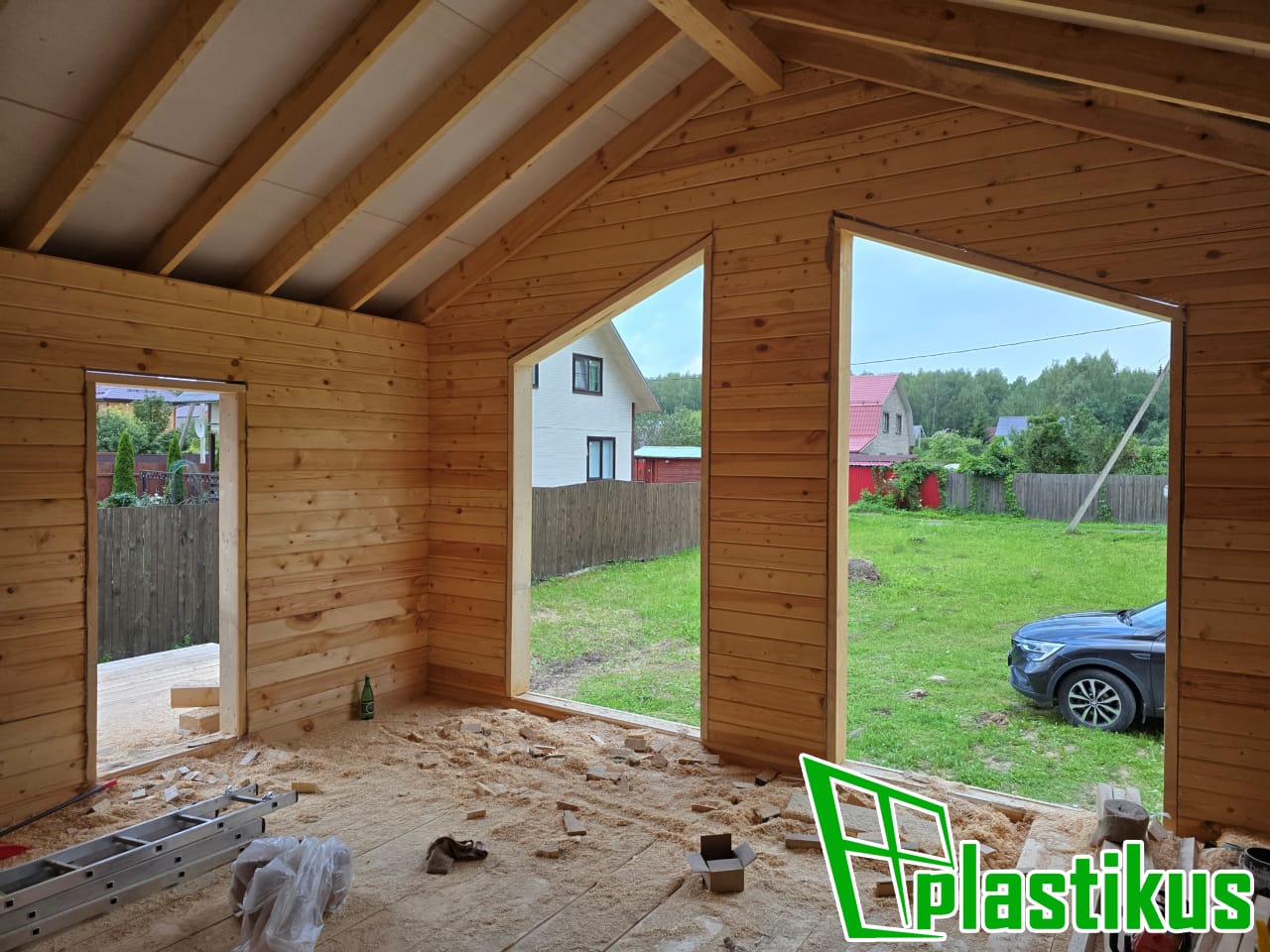

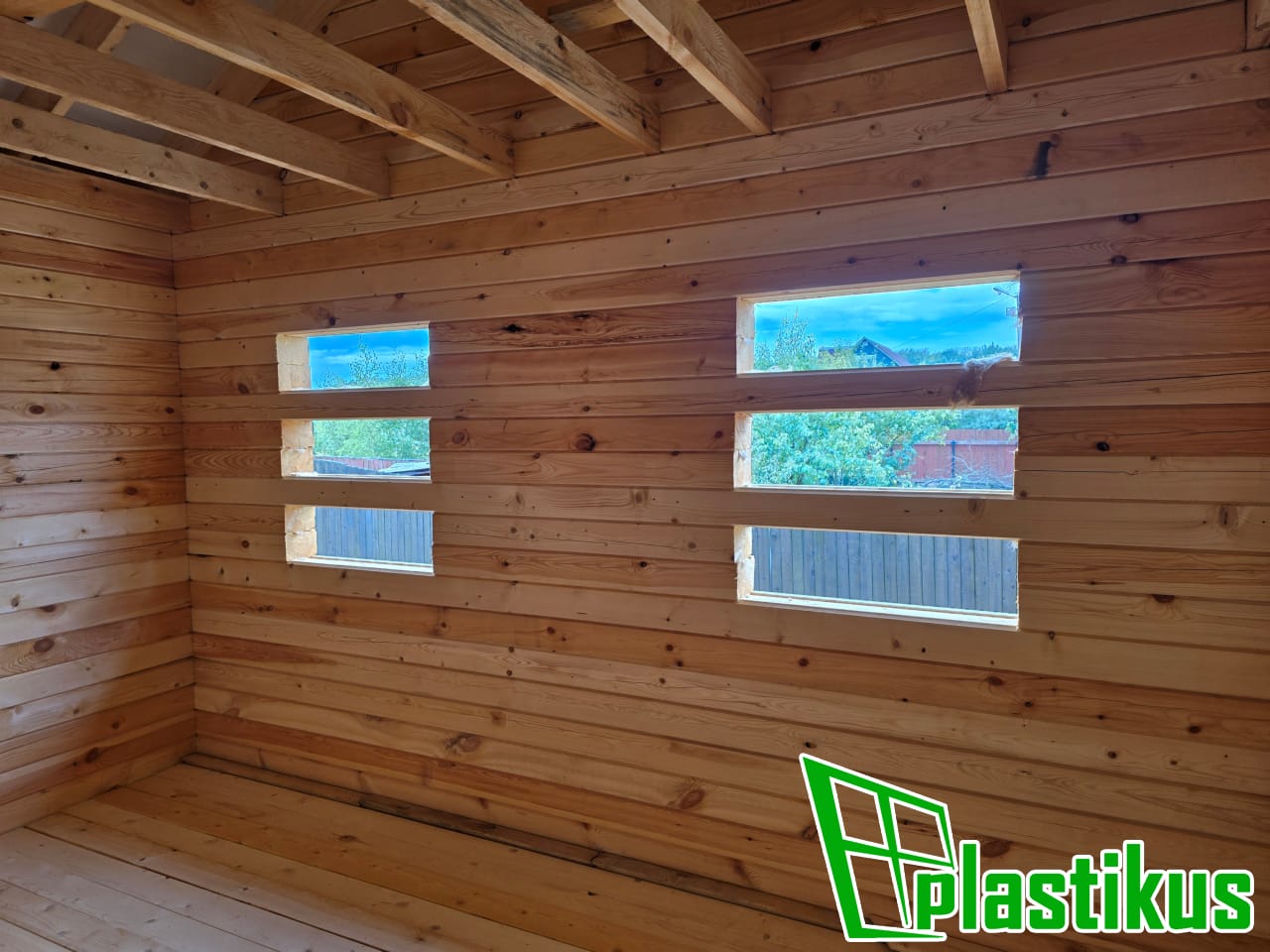

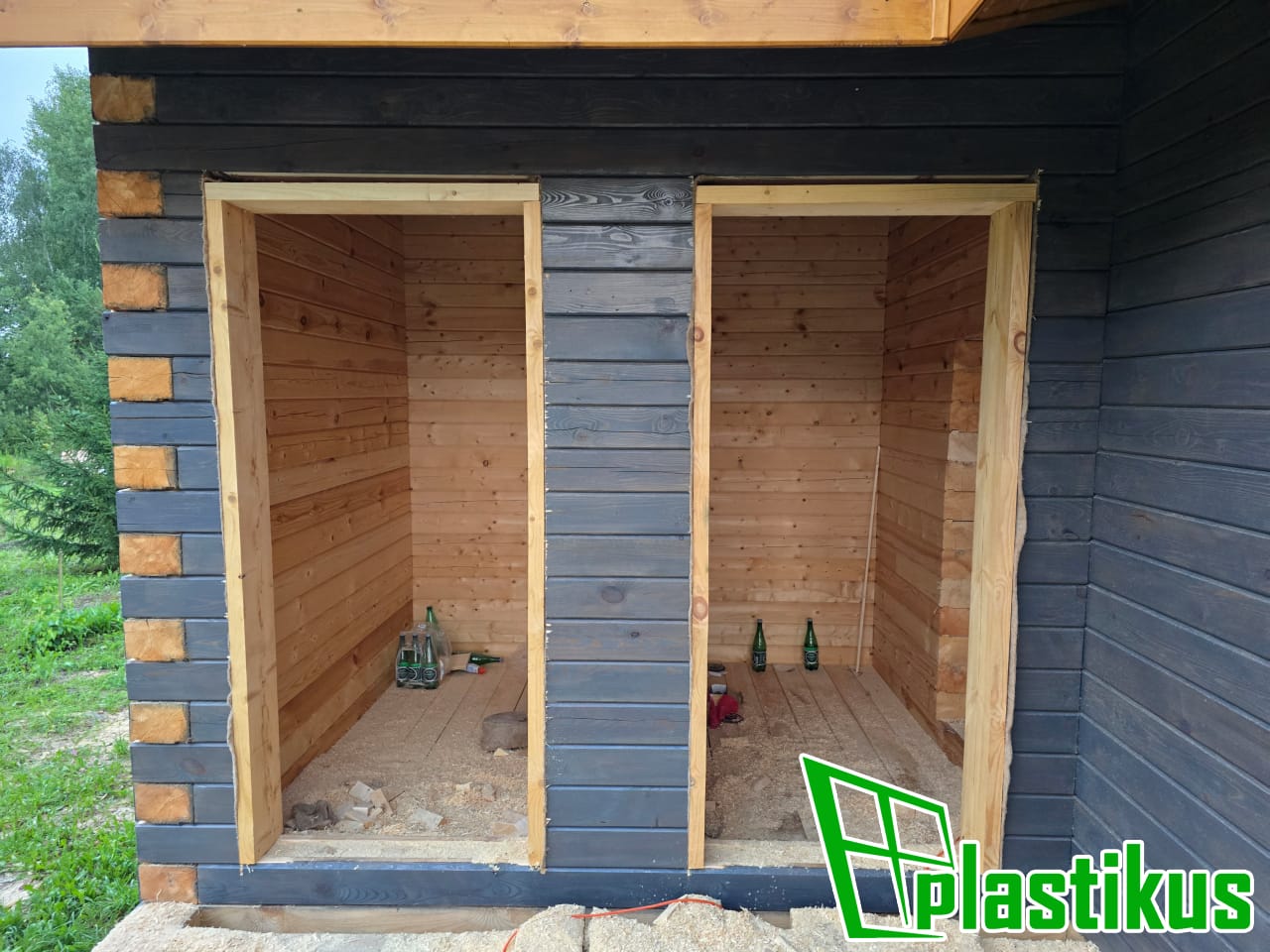

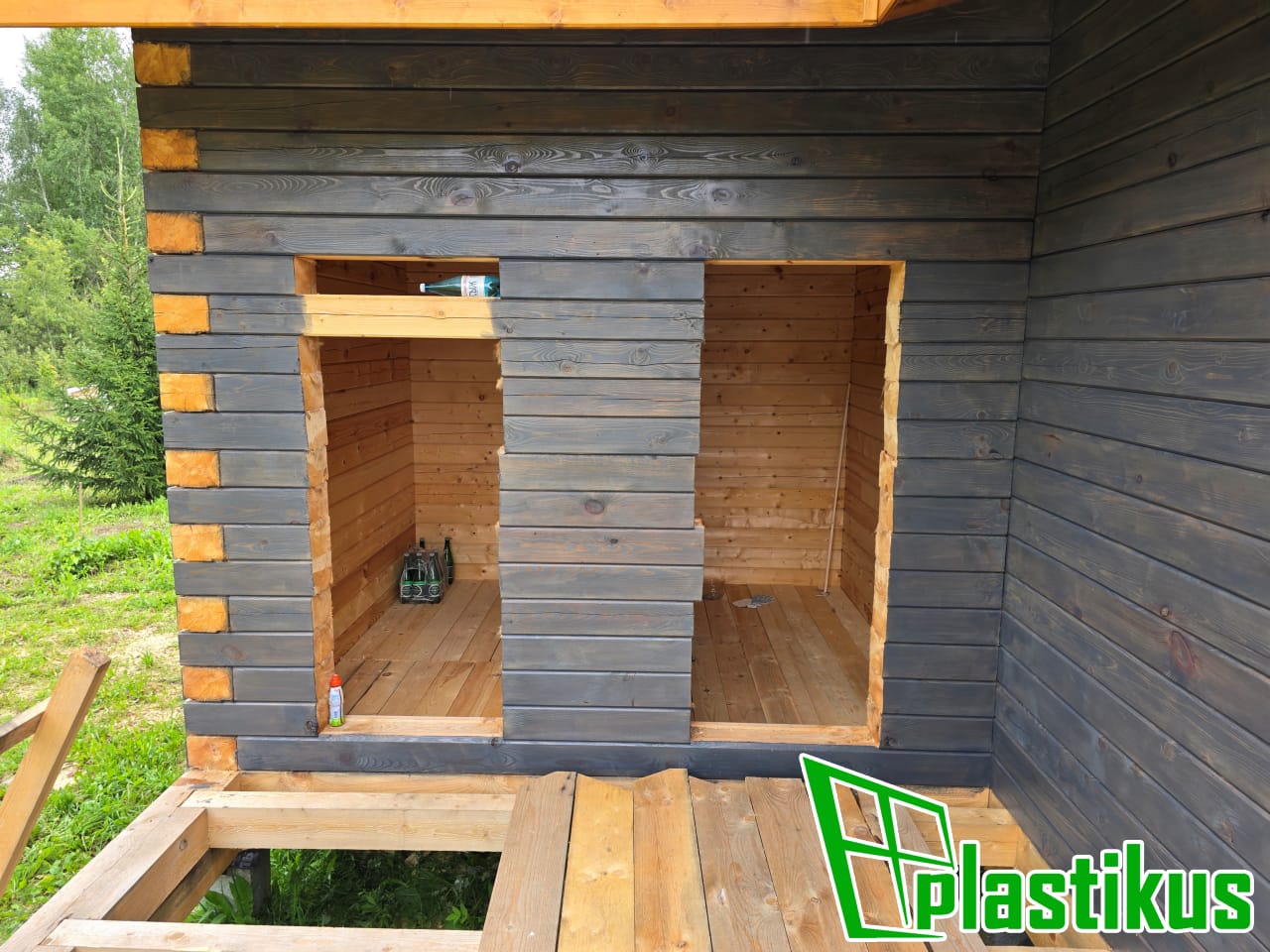

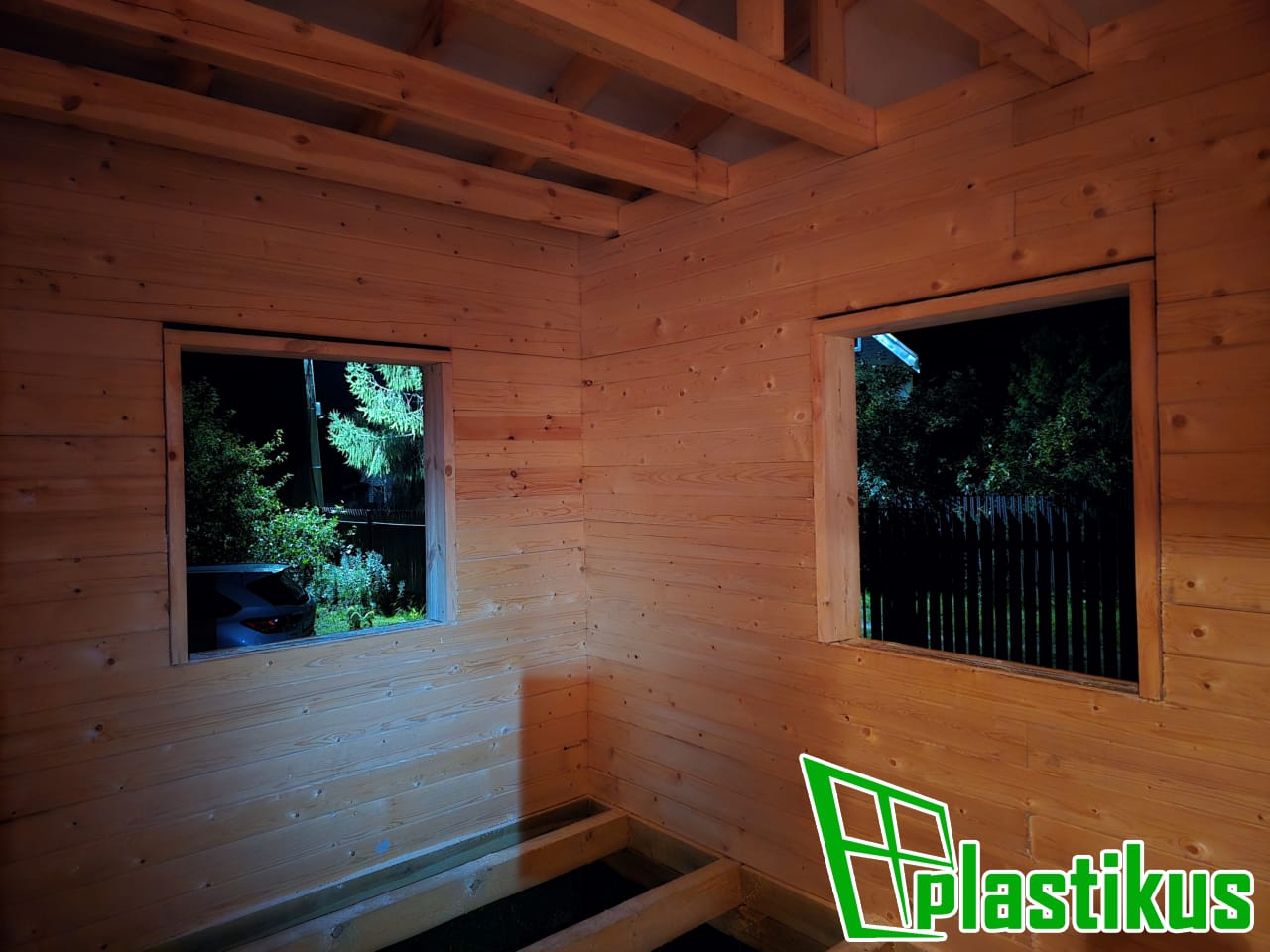

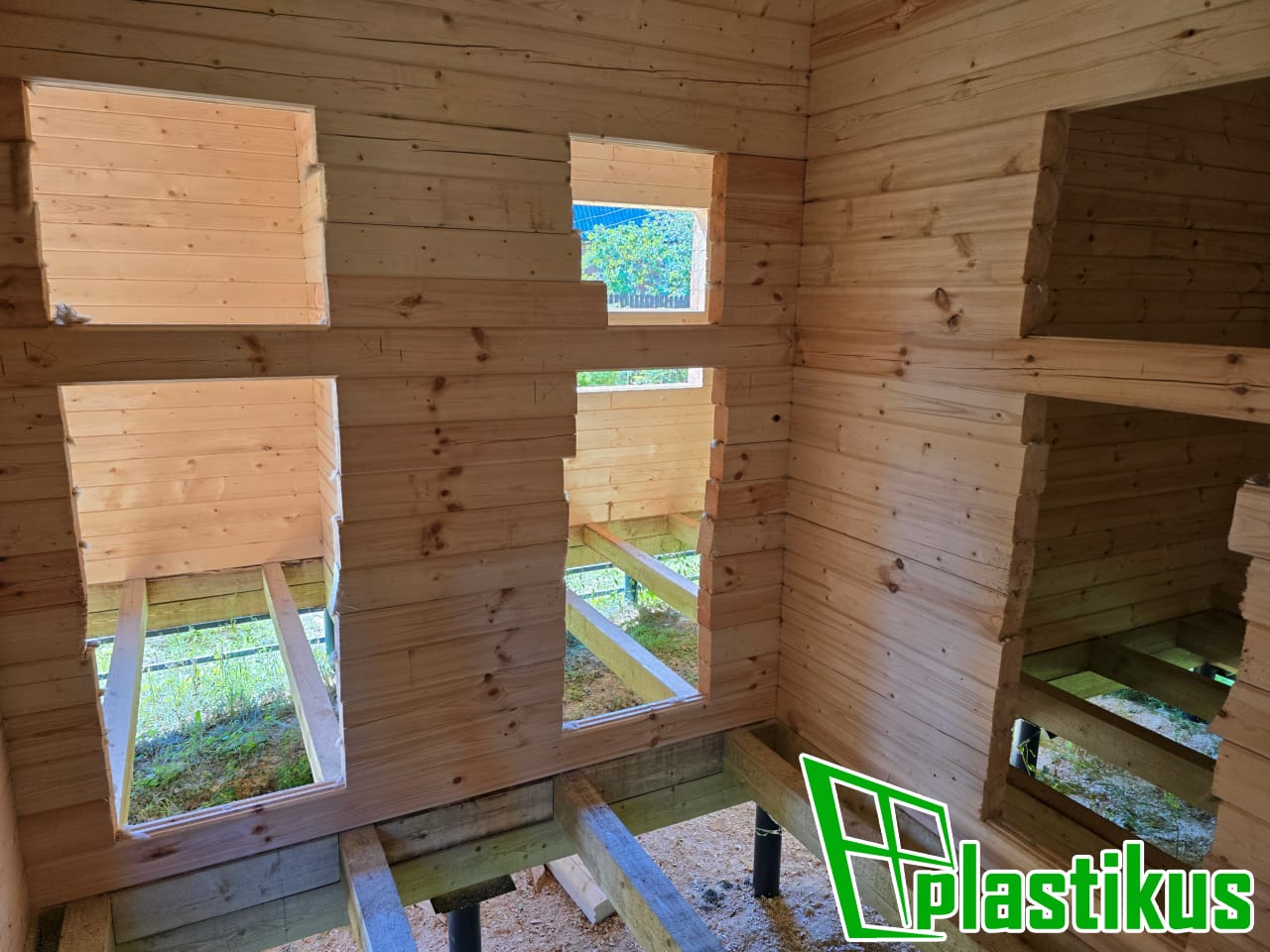

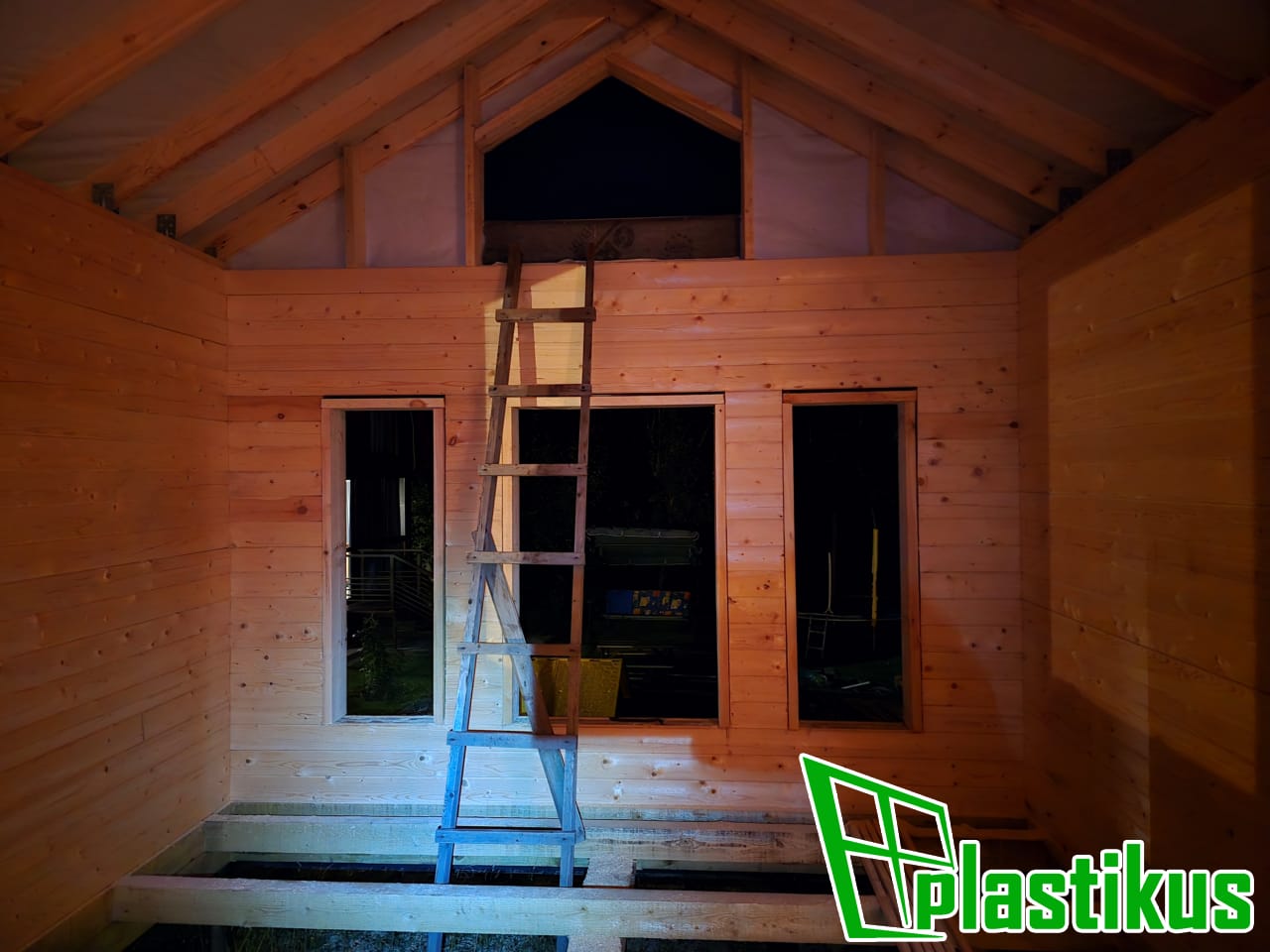

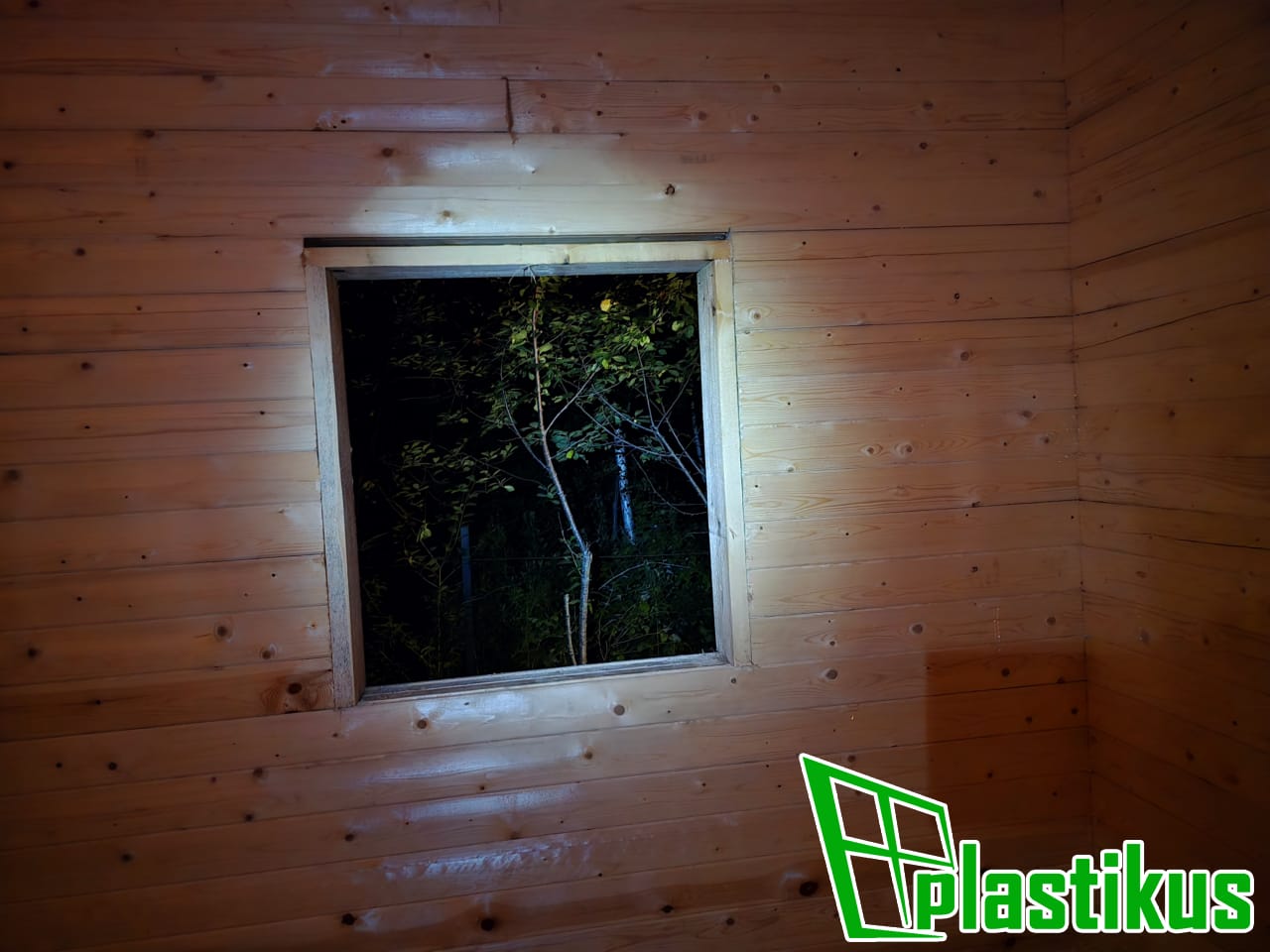

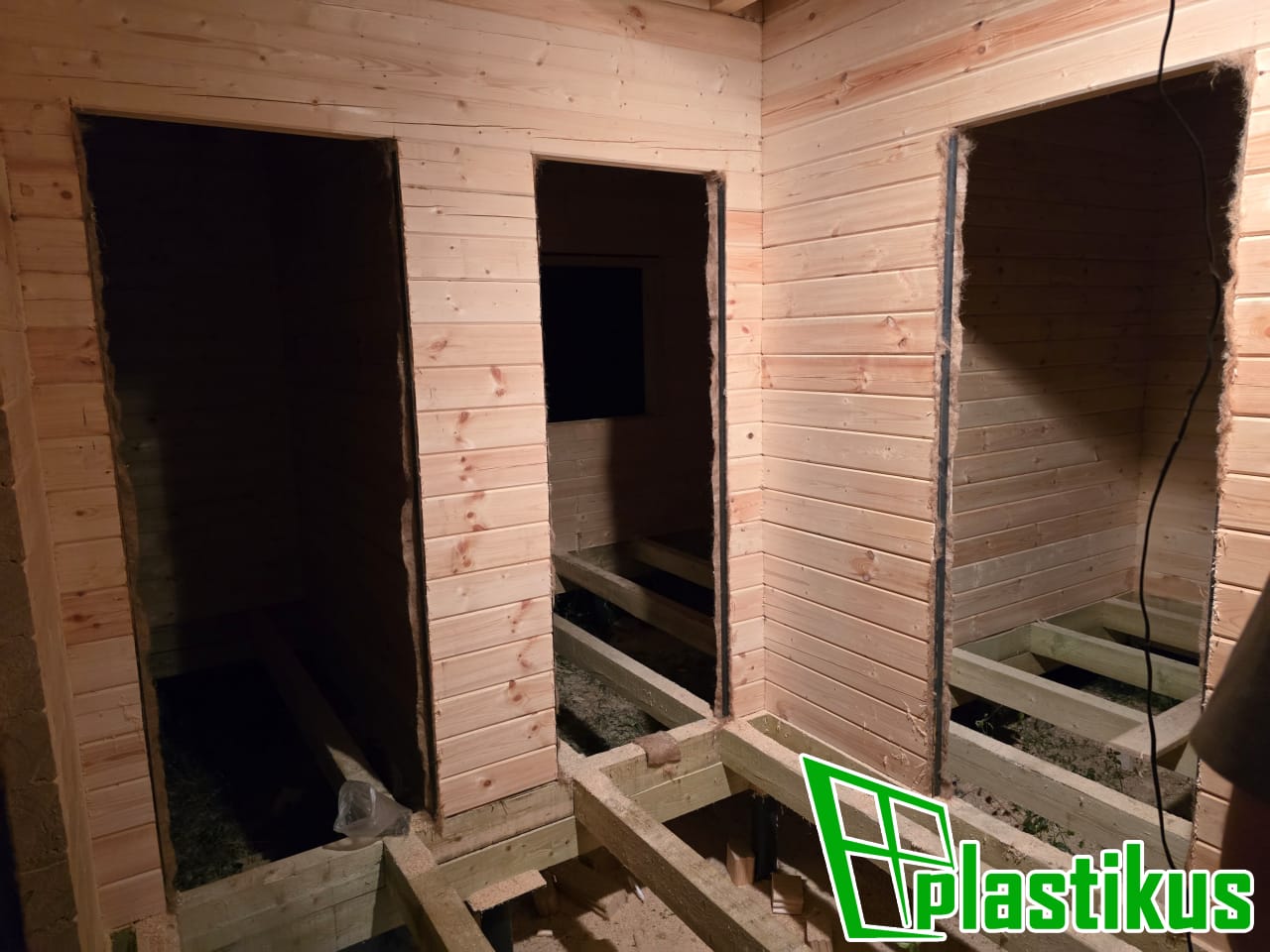

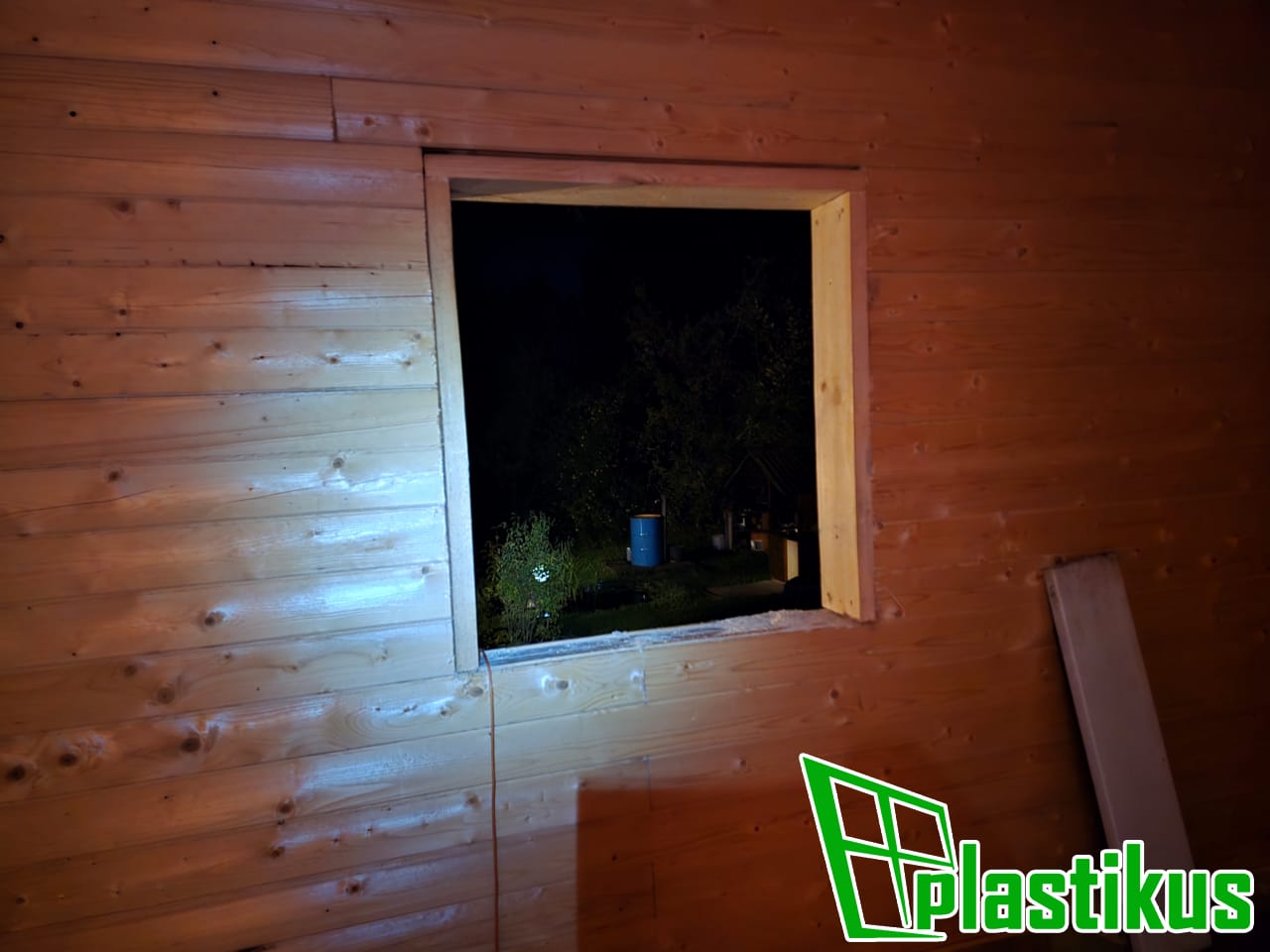

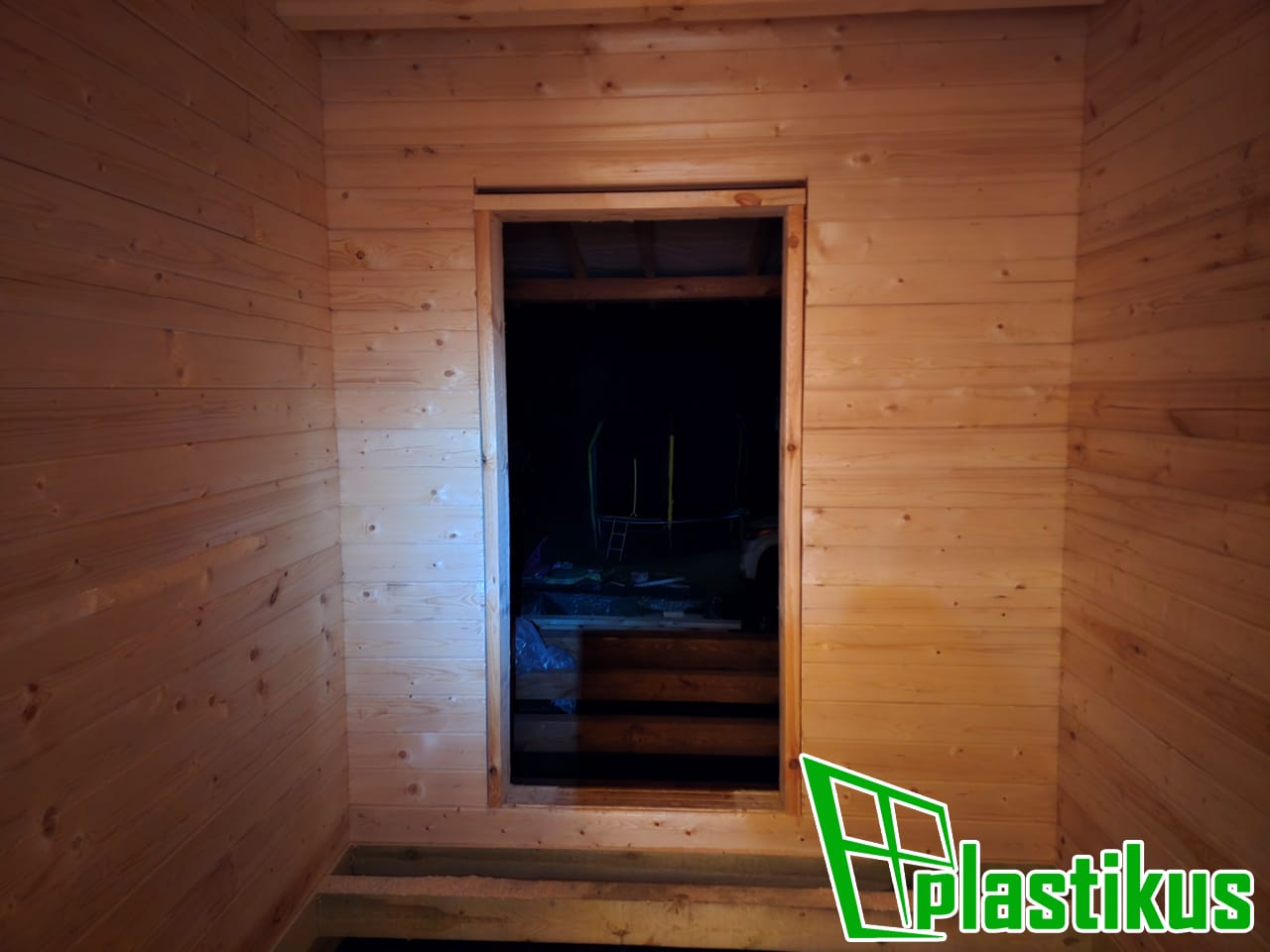

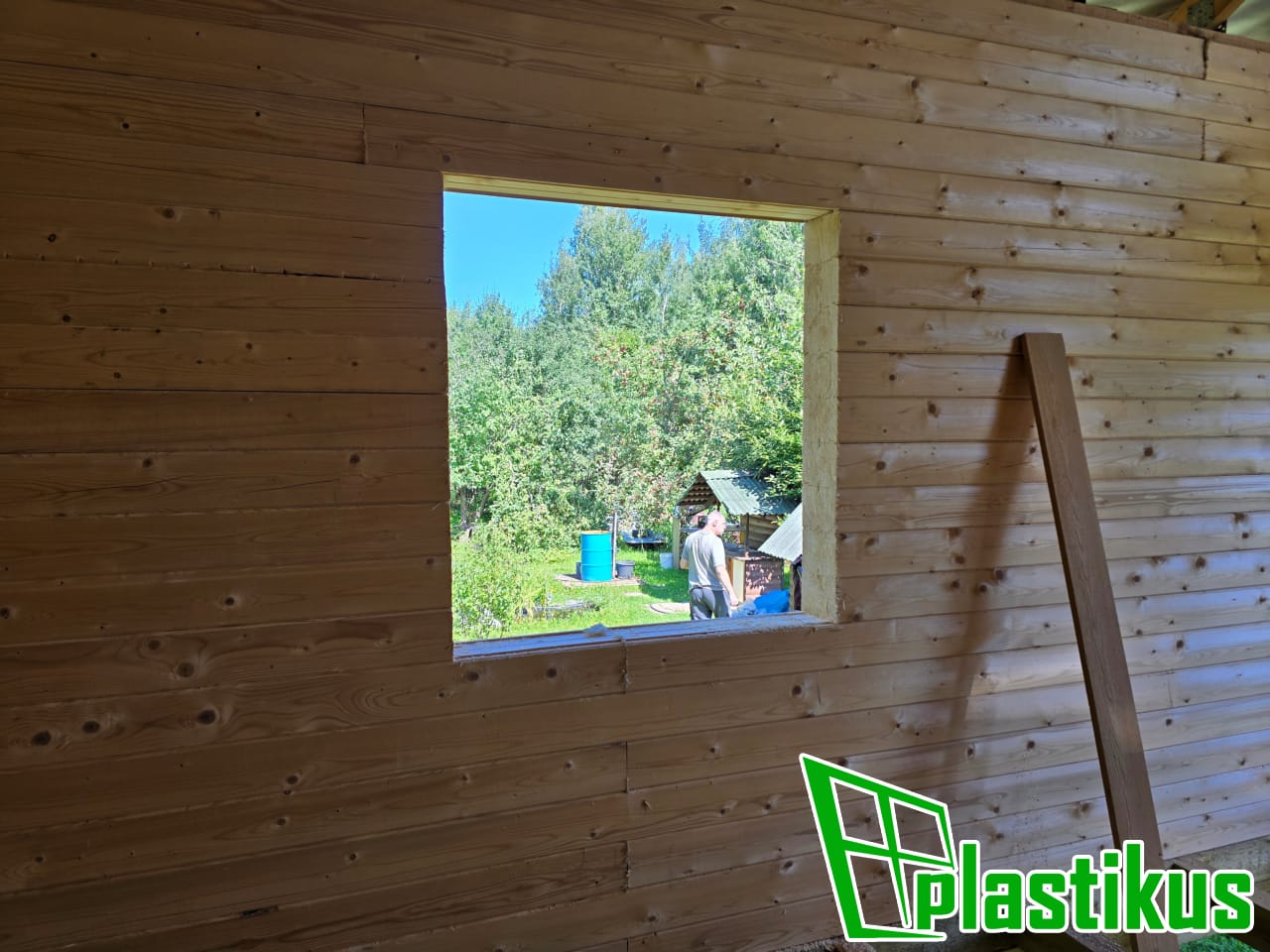

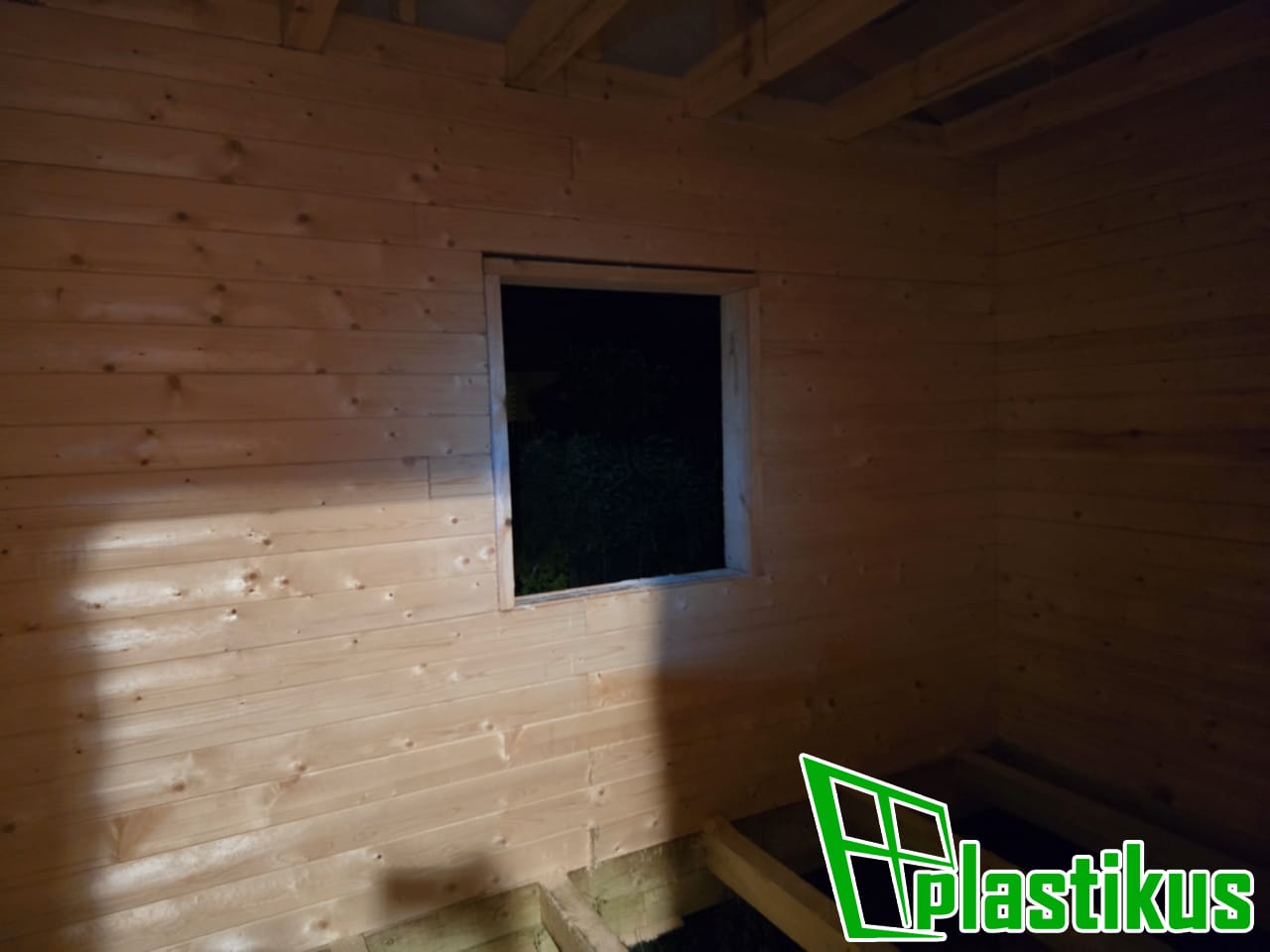

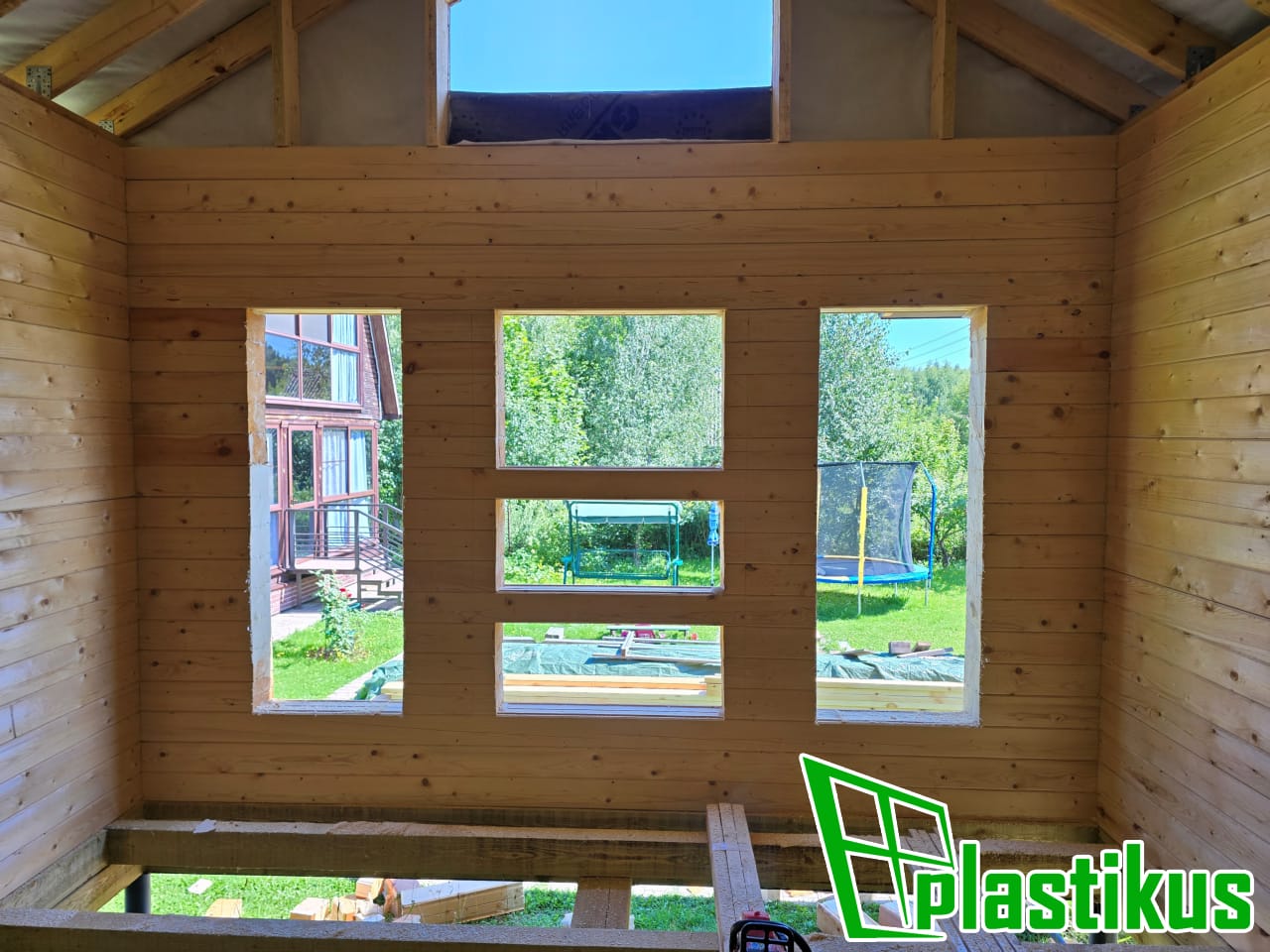

Выпил проемов и изготовление Т-образной окосячки в дачном доме из бруса 100 мм (СНТ Металлург-7, Московская область, Ступинский район)

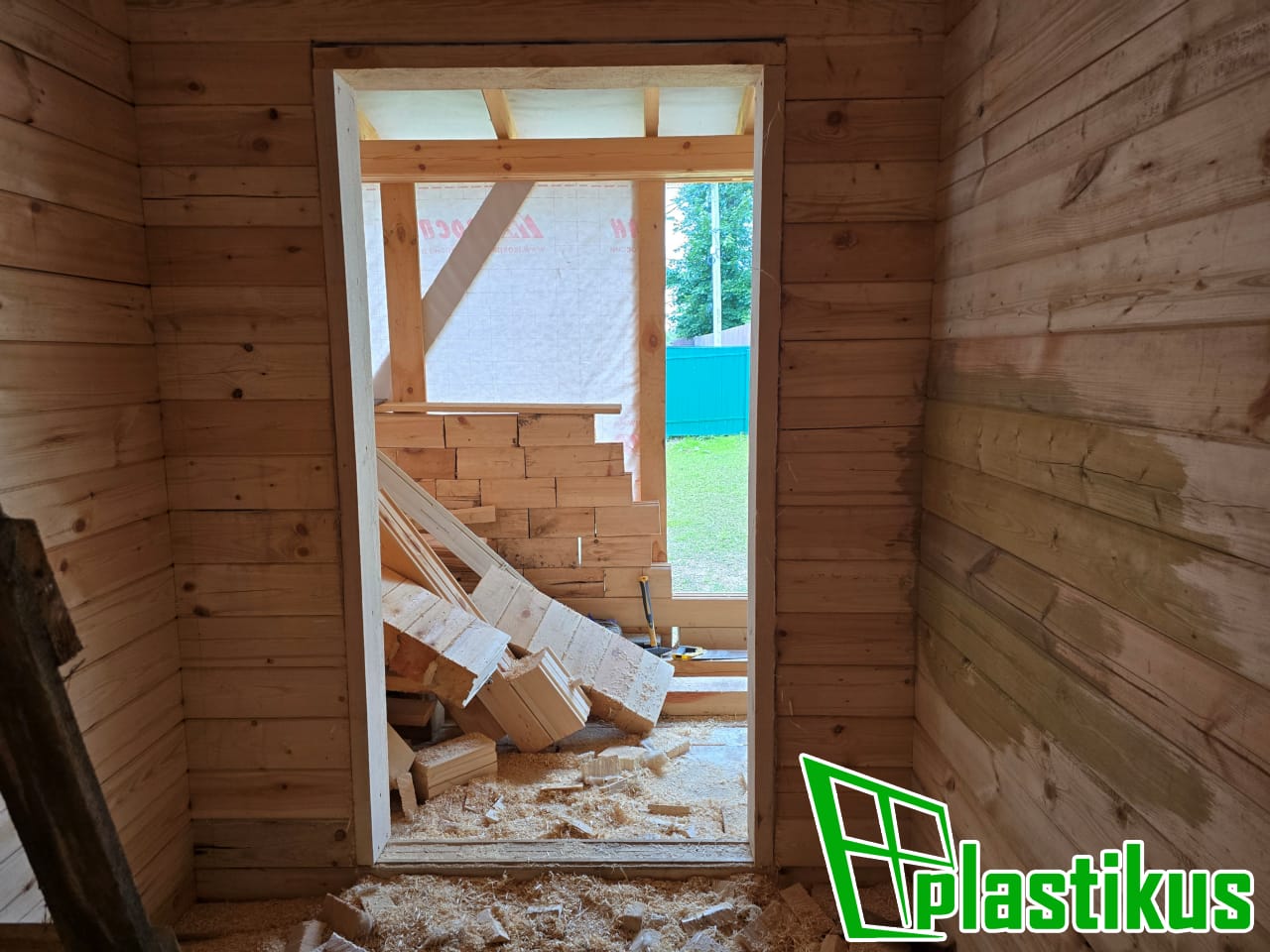

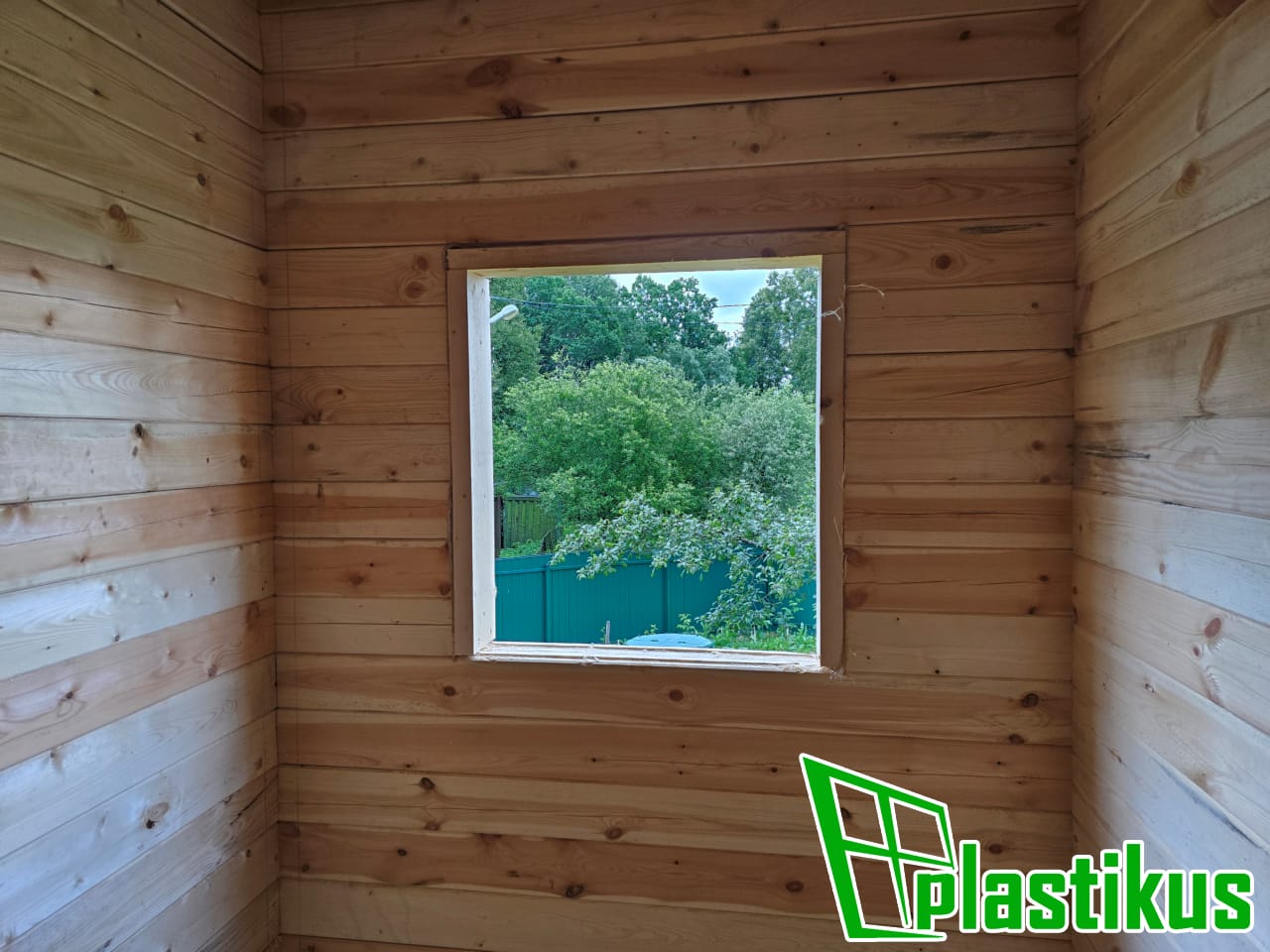

(фотографии монтажа окосячки #17)

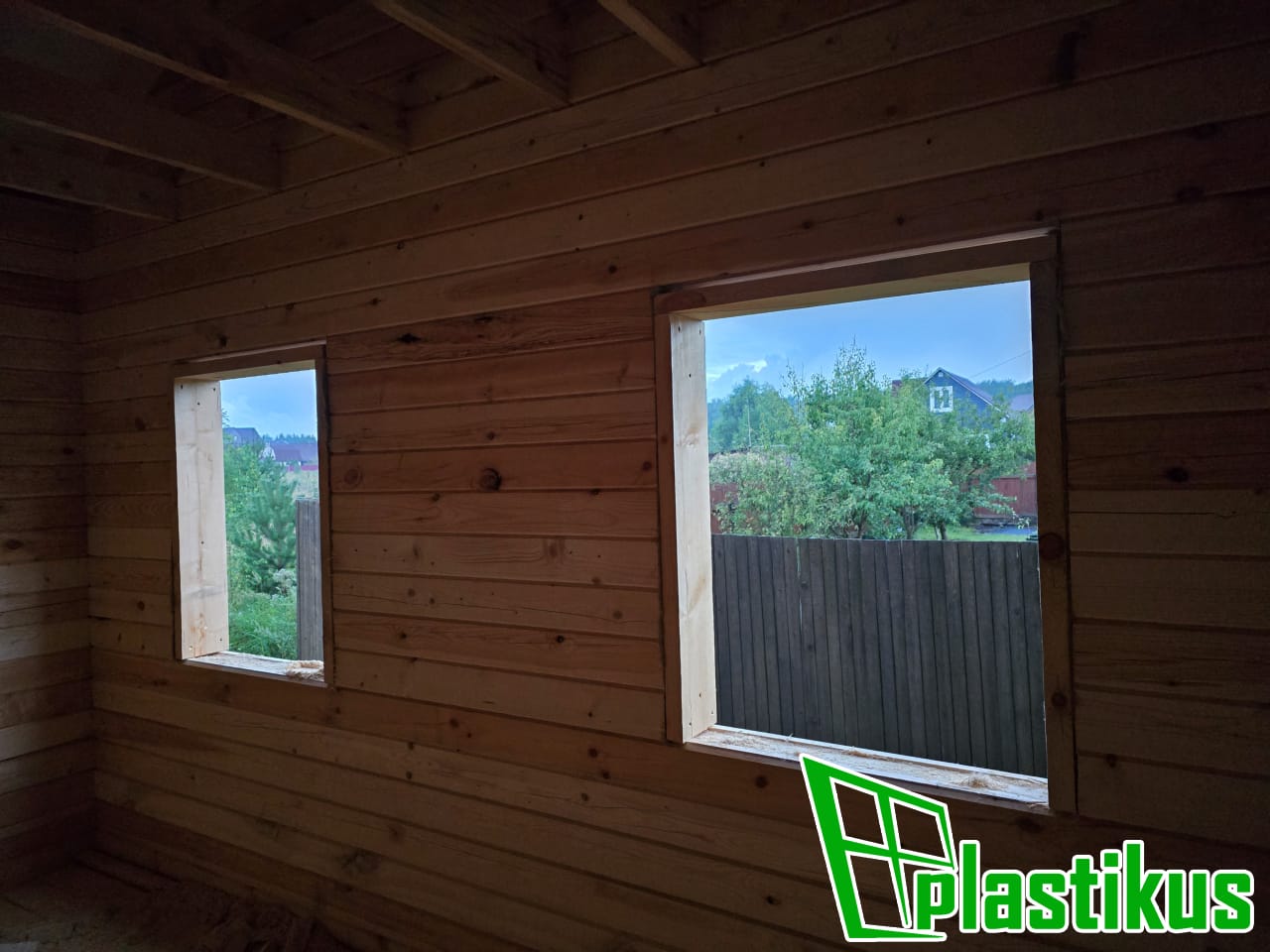

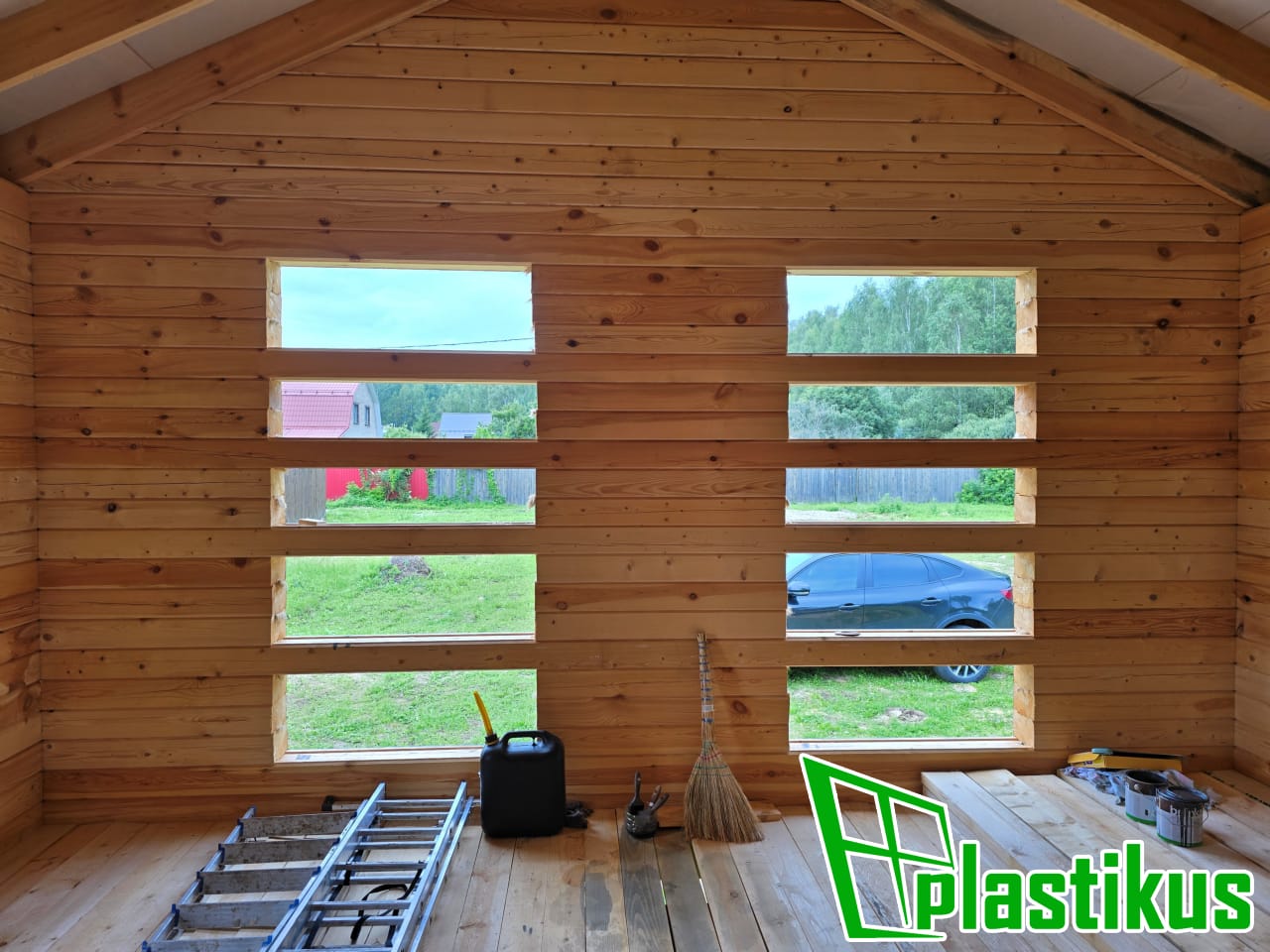

Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки Изготовление окосячки
Изготовление окосячки Изготовление окосячки
